Az ESD földkábel a kulcs a megbízható statikus vezérléshez a modern elektronikában?

Egy olyan korszakban, amikor az elektrosztatikus kisülés (ESD) csendben tönkreteheti az érzékeny elektronikai alkatrészeket és gyártósorokat, aESD földkábelforgóeszközként szolgál a biztonságos kiürítési útvonalak biztosításához.

Mi az ESD földkábel és a kulcs specifikációi?

Meghatározás és cél

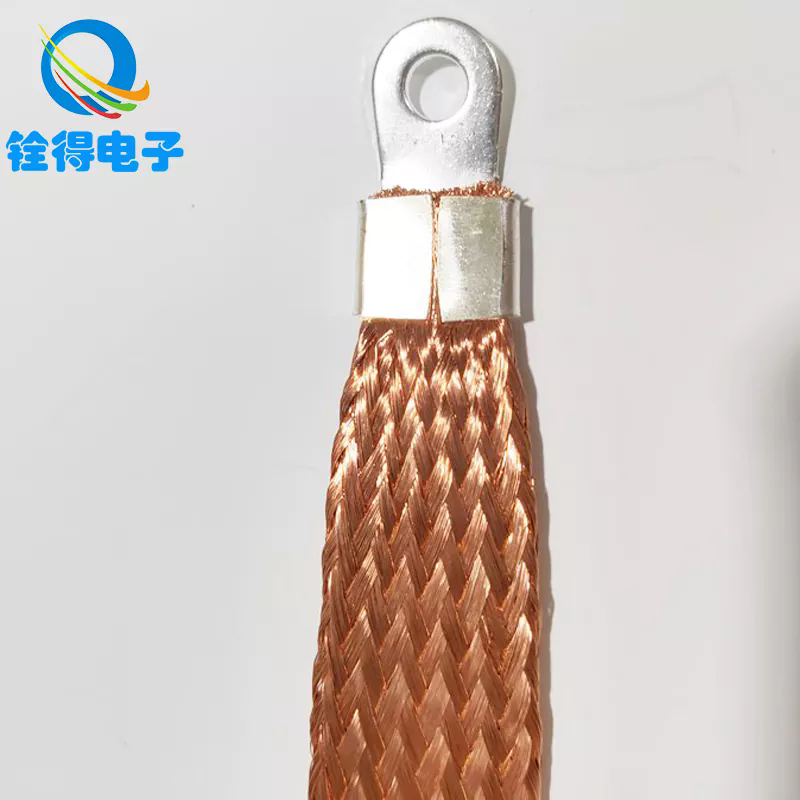

AnESD földkábel(más néven ESD földelő vezeték vagy statikus kisülési kábel) egy vezetőképes kábel, amely a munkapadot, a csuklópántot, az ionizáló keretet vagy az ESD szőnyeget egy meghatározott földelési ponthoz köti. Feladata, hogy alacsony ellenállású utat biztosítson a statikus töltések biztonságos földbe vezetése érdekében, megakadályozva az ellenőrizetlen elektrosztatikus kisüléseket, amelyek károsíthatják az alkatrészeket vagy meghibásodást okozhatnak.

Az ESD földkábel alapvető paraméterei

Az alábbiakban egy szabványos specifikációs táblázat látható, amely bemutatja az ilyen kábelek kiválasztásánál vagy értékelésénél használt tipikus paramétereket:

Ezek a paraméterek az alkalmazási környezettől, a szabályozási normáktól és a vevői követelményektől függően változhatnak.

A cikk központi témája

A fő cél itt a magyarázatmiért kritikus az ESD földkábel a statikus vezérléshez, hogyan kell kiválasztani, telepíteni és karbantartani, ésmilyen jövőbeli trendek alakítják evolúcióját. Ezenkívül a cikk választ ad két gyakori kérdésre, és elvezeti Önt a Quande márka megoldásaihoz.

Miért fontos az ESD földkábel – Előnyök és szerepek

Miért fontos a statikus vezérlés?

• Az érzékeny elektronika védelme: A modern integrált áramkörök, felületre szerelhető eszközök és érzékelők tönkretehetik az apró elektrosztatikus kisüléseket (gyakran 100 V alatt).

• Hozam és minőség: A statikus események látens károsodást okozhatnak, csökkentve a termék megbízhatóságát és helyszíni hibákhoz vezethetnek.

• Biztonság és megfelelőség: Számos elektronikai gyártási szabvány (például ANSI/ESD S20.20, IEC 61340) meghatározott földelési útvonalakat és ellenállási határértékeket ír elő.

Így az ESD földkábel létfontosságú eleme az ESD vezérlőprogramnak.

A kiváló minőségű ESD földkábel előnyei

1. Ellenőrzött kisülés: A beépített ellenállás (általában 1 MΩ) biztosítja, hogy a statikus elektromosság biztonságos, szabályozott sebességgel oszlik el, csökkentve az ívképződés vagy a szikrák kockázatát.

2. Rugalmasság és mechanikai robusztusság: A talmi vagy sodrott réz belsejében a kábel megbízhatóbban viseli a hajlítást és a napi kopást, mint egy tömör vezető.

3. Konzisztencia az idő múlásával: A kiváló minőségű szigetelés ellenáll a kopásnak, a nedvességnek és a vegyi hatásoknak, megőrzi a teljesítményt gyári környezetben.

4. Interoperabilitás: A szabványos csatlakozók (banándugó, aligátorcsipesz, reteszelő csatlakozók) a kábelt kompatibilissé teszik a különféle földelési infrastruktúrával.

5. Költséghatékonyság: Az aktív kisülési rendszerekhez vagy ionizátorokhoz képest a passzív kábel olcsó, de alapvető a statikus szabályozáshoz.

Kulcsszerep egy ESD-vezérlő programban

• Kapcsolat a kezelő és a közös pont között: Csuklópántoknál vagy sarokpántoknál a kábel biztosítja, hogy a kezelő a földpotenciálon maradjon.

• Kapcsolat a szőnyegek vagy berendezések között a földeléssel: Az ESD szőnyegek vagy munkafelületek ezekre a kábelekre támaszkodnak, hogy a töltést a létesítmény földjére szállítsák.

• Biztonsági mentés és redundancia: Az összetett ESD rendszerekben a több földelési út csökkenti az egypontos hibákat.

Minőségi és megfelelőségi szempontból az ESD földkábel megadásának vagy érvényesítésének hanyagsága alááshatja a teljes statikus vezérlőprogramot.

ESD földkábel kiválasztása, telepítése és karbantartása

A megfelelő kábel kiválasztása (hogyan)

ESD földkábel kiválasztásakor vegye figyelembe a következő lépéseket:

• Ellenőrizze az ellenállás követelményét: Győződjön meg arról, hogy a kábel eléri az 1 MΩ tűréshatárt (vagy a vonatkozó szabvány szerint).

• Válassza ki a csatlakozó típusát: Válasszon a felszerelésével kompatibilis csatlakozókat (banándugó, reteszelő csatlakozó, aligátorcsipesz).

• A hosszúság számít: Olyan hosszúságot válasszon, amely könnyen elérhető, túlzott lazaság nélkül (1,2 m az általános).

• Ellenőrizze a mechanikai tervezést: A talmi vagy fonott vezeték segít ellenállni a hajlítás okozta fáradtságnak.

• A szigetelés tartóssága: Ipari környezetben használjon jó kopásállóságú, vegyszer- és hőmérsékletálló anyagokat.

• Tanúsítványok és vizsgálati jelentések: Kérjen vizsgálati jelentést (ellenállás, szigetelés törés, húzóerő) a gyártótól.

Telepítési útmutató (hogyan)

A megfelelő telepítés a hatékonyság kulcsa:

1. Először csatlakoztassa a kábelt a csuklópánthoz vagy a szőnyeghez, majd a közös földelési pontra.

2. Biztosítsa a közös pontotismert földelésre vagy földelő sínre.

3. Kerülje az éles kanyarokat vagy töréseket— a kábeleknek finom hurkokkal kell rendelkezniük a feszültség csökkentése érdekében.

4. Vezessen távol a magasfeszültségű vagy zajos vezetékektőlaz elektromos interferencia elkerülése érdekében.

5. Végezzen időszakos teszteléstjellemzően havonta vagy negyedévente, a folytonosság és az ellenállás megerősítésére.

6. Cserélje ki a sérült vagy elhasználódott kábeleketazonnal – még a kis törések vagy szigetelési repedések is hatástalanná tehetik a kábelt.

Karbantartás és érvényesítés (hogyan)

• Használjon egyESD próbapadi ellenállásmérőa kezelő vagy a szőnyeg és a közös pont közötti ellenállás mérésére.

• A mért ellenállásnak a tűréshatáron belül kell maradnia (pl. 0,9–1,2 MΩ).

• Vizsgálja meg a kabátot vágások, horzsolások vagy elszíneződések szempontjából.

• Finoman hajlítsa meg a kábelt, hogy megfigyelje a belső vezetékszakadás jeleit (szakaszos folytonosság).

• Minden tesztet dokumentáljon – a nyomon követhetőség fontos a minőségi és ellenőrzési rendszerekben.

Közös alkalmazások

• Elektronikai összeszerelő sorok: Minden kezelőállomáshoz (csuklópánt) vagy munkaállomás-szőnyeghez.

• Padok javítása, átdolgozása: Védelem a forrasztás, ellenőrzés és kezelés során.

• Tisztaterek és félvezető gyárak: Ahol a statikus szabályozás kritikus fontosságú a hozam szempontjából.

• Laboratóriumok és K+F laboratóriumok: Prototípuskészítéshez és tesztelési környezetekhez.

• Csomagolás és ESD-biztos szállítási területek: Földelhető vezető tálcákhoz és szállítórendszerekhez.

Jövőbeli trendek, kihívások és integráció

Fejlődő szabványok és megfelelőség

Szabványok, mintIEC 61340ésANSI/ESD S20.20egyre szigorúbb érvényesítést, nyomon követhetőséget és ellenőrzési megfelelőséget követelnek meg. A gyártók és a felhasználók gyakoribb ellenőrzésekkel szembesülnek majd, és dokumentált bizonyítékot kell bemutatniuk a megfelelő földelési gyakorlatra vonatkozóan. Az ESD földkábelnek meg kell felelnie a változó ellenállási tűréseknek és anyagbiztonsági követelményeknek.

Intelligens és digitális monitorozás

A következő generációs kábelek beépíthetőkbeágyazott érzékelők vagy intelligens chipeka kábel integritásának, az ellenállás-sodródásnak és a használati ciklusoknak a figyelésére. Ezek az „intelligens kábelek” figyelmeztetik a karbantartó rendszereket, ha az ellenállás a hatótávolságon kívülre sodródik, vagy ha mechanikai sérülés fenyeget.

Anyag- és tartóssági fejlesztések

Előrelépéseknanoanyagok, nagy teljesítményű polimerek, és a rugalmasabb vezetők (pl. ezüstözött talmi, szén nanocső kompozitok) megnövelik az élettartamot, javítják a rugalmasságot és csökkentik a meghibásodási arányt zord környezetben.

Integráció IoT és MES rendszerekkel

A teljesen digitalizált gyárakban minden földelőkábel tartalmazhat egy azonosítót vagy jelet, amely összeköti a kábellelGyártási Végrehajtó Rendszer (MES). Így valós időben láthatja a karbantartási időközöket, a kezelői megfelelést és a statikus vezérlés állapotát.

Leküzdendő kihívások

• Egyensúlyozásköltség a fejlett funkciókkal szemben: Az intelligens kábelmegoldások megemelhetik a költségeket, ami hatással lehet az alacsonyabb haszonkulcsú ágazatokban való alkalmazásra.

• Környezeti stressz és kopás: A magas páratartalom, a kémiai expozíció és a kopás továbbra is folyamatos fenyegetést jelent.

• Felhasználói megfelelés: A helytelen csatlakozás vagy a felhasználói felügyelet még a legmagasabb szintű kábelek esetén is aláássa a teljesítményt.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Általában milyen ellenállással kell rendelkeznie egy ESD földkábelnek?
V1: A tipikus célpont az1 MΩ ±10%(azaz 0,9 MΩ és 1,1 MΩ között). Ez az ellenállás biztonságosan korlátozza a kisülési áramot, miközben lehetővé teszi a statikus áramlást a földre. Egyes beállításoknál a szabványtól vagy a vásárlói igénytől függően a 0,75–1,25 MΩ tűréssáv elfogadható.

2. kérdés: Milyen gyakran kell az ESD földkábelt tesztelni vagy cserélni?
A2: A tesztelésnek legalább meg kell történniehavonta vagy negyedéventeminőségi rendszerétől és ellenőrzési gyakoriságától függően. Ha a mérések túllépnek a tűréshatáron, vagy a köpeny sérülést (vágás, horzsolás, elszíneződés) észlel, a kábeltazonnal cserélni. A mechanikai fáradtság vagy a hajlítás közbeni szakaszos folytonosság a meghibásodás jele.

Összefoglaló és a márka bemutatása

AESD földkábelalapvető, de gyakran alulértékelt eleme minden hatékony statikus vezérlőprogramnak. MegértésMiez van,Miértez számít a termék hozama, megbízhatósága és biztonsága szempontjából, éshogyankiválasztása, telepítése, tesztelése és karbantartása a robusztus ESD-stratégia gerincét képezi. A jövőre nézve az intelligens kábelintegráció, az IoT-kapcsolat, a fejlett anyagok és a szigorúbb szabványok alakítják e technológia fejlődését.

amikoraz ESD földelési megoldások teljes spektrumát kínálja – beleértve a tartós, minősített ESD földelőkábeleket, amelyeket hosszú élettartamra, egyenletes teljesítményre és a fejlett gyártási rendszerekbe való zökkenőmentes integrációra terveztek. Testreszabott specifikációk, műszaki támogatás vagy beszerzési kérdések esetén,lépjen kapcsolatba velünk.
