Miért fontosabbak a rézfonatú huzalok, mint gondolná?

Absztrakt

Rézfonott huzalokegyszerűnek tűnnek – sok apró szál lapos vagy csőszerű fonatba fonva –, de a elektromos teljesítmény és mechanikai valóság. Ha látott valaha egy földelőszíjat elpattanni hónapok óta tartó vibráció után, nézte, ahogy a szekrény felforrósodik a kötési ponton, vagy az ellenőrzés során „eltűnő” időszakos EMI-problémák után a kiváltó ok gyakran a fonatválasztásban rejlik, lezárási mód és felületi érintkezés minősége.

Ebből az útmutatóból megtudhatja, hogy miben különbözik a fonott réz a tömör vezetőktől, hogyan lehet a fonat szerkezetét az Ön használati esetéhez igazítani, mit kell kérni a beszerzésnél (hogy ne találgass), és hogyan kerüld el a leggyakoribb telepítési hibákat, amelyek egy jó fonatból rossz kapcsolat.

Tartalomjegyzék

Vázlat

1. Fordítsa le a való világ fájdalompontjait fonat követelményekké
2. Ismerje meg a fonat szerkezetét és azt, hogy miért viselkedik másképp, mint a tömör drót
3. Válassza ki a burkolatot, a geometriát és a lezárást a környezet és a mozgás alapján
4. Használjon egyszerű specifikációs ellenőrzőlistát, hogy csökkentse a szállítók oda-vissza fordulását
5. Helyesen szerelje be, hogy az ellenállás alacsony és a megbízhatóság magas legyen

Milyen problémákat oldanak meg a rézfonatos vezetékek?

A legtöbb vásárló nem azzal kezdi, hogy „szükségem van ráRézfonott huzalok.” Egy problémával kezdik:

• Rezgés és mozgás:Szilárd vezetők elfáradása. A fonatok meghajlanak és elosztják a feszültséget számos szál között.
• Földelés és kötés megbízhatósága:A fonat kis impedanciájú útvonalat hozhat létre, ha megfelelően van telepítve és lezárva.
• Forró pontok a csatlakozási pontokon:A rossz érintkezési felület, a nem megfelelő fül/krimpelés vagy az alulméretezett fonat koncentrálhatja a hőt.
• EMI és zajproblémák:Bizonyos földelési/kötési és árnyékolási környezetben a fonatok segítenek a nagyfrekvenciás interferencia-utak kezelésében.
• Korrozív vagy nedves környezet:A rossz felületkezelés oxidálódhat, növelve az ellenállást és időszakos hibákat okozhat.
• Beszerzési zavar:A „fonat szélessége” önmagában nem határozza meg a teljesítményt; az építkezés és a megszüntetés ugyanolyan fontos.

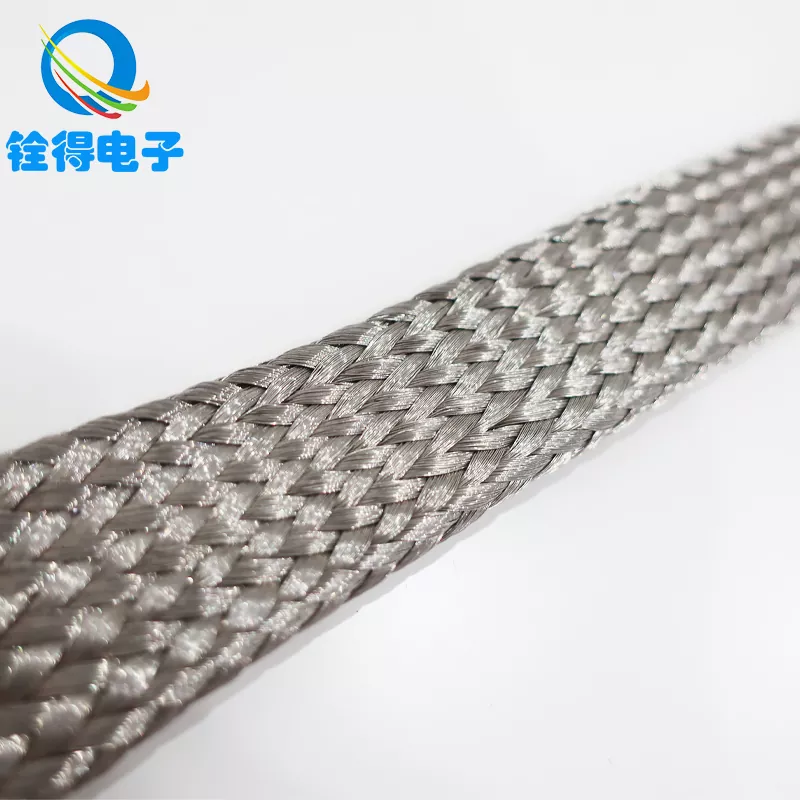

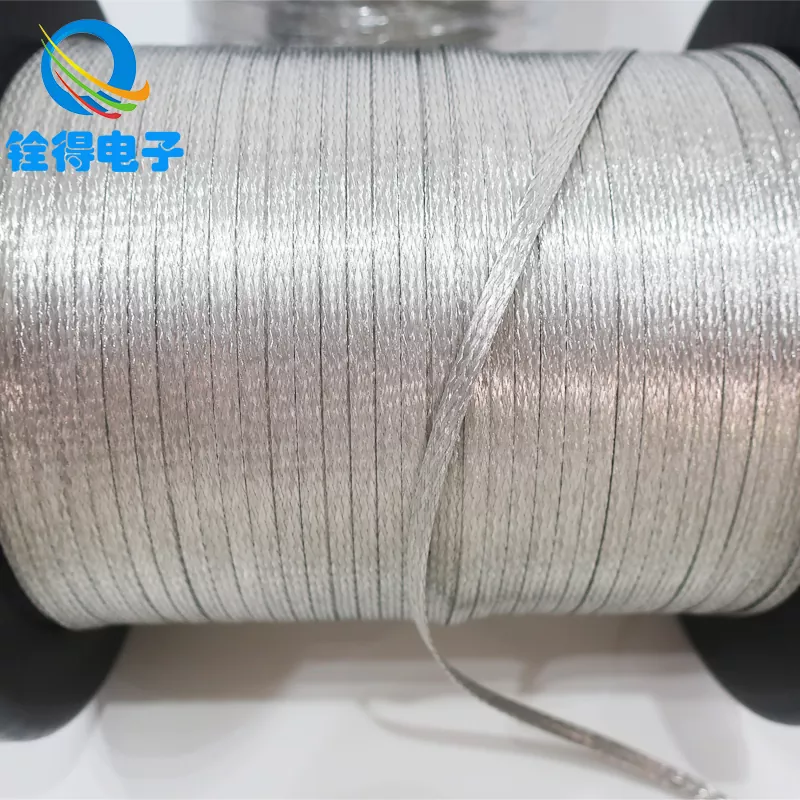

Mik azok a rézfonott huzalok és hogyan épülnek fel?

Rézfonott huzaloktöbb finom rézszálból vannak szőve. Ez a szerkezet két gyakorlati előnnyel jár:rugalmasság(a fonat anélkül mozog, hogy egy ponton a feszültséget koncentrálná) ésredundancia(sok szál osztozik az áramon és a terhelésen).

De a „fonat” nem egy dolog. Íme a teljesítményt módosító alapvető konstrukciós változók:

• A szál átmérője és száma:A finomabb szálak általában jobban hajlanak; több szál megoszthatja az áramot és javíthatja a tartósságot.
• Zsinór minta és fedés:A szorosabb fonat gyakran jobban tartja a formát és jobban érintkezik; A lazább fonatok rugalmasabbak lehetnek, de mechanikailag kevésbé robusztusak.
• Alak:A lapos fonat gyakori a földelő hevedereknél; a csőszerű fonatok bizonyos konstrukciókban hüvelyként vagy bővíthető árnyékolásként használhatók.
• Felületkezelés:Csupasz réz vs. bevonatos opciók (gyakran a korrózióállóság és a forraszthatóság miatt választják).
• Felmondás módja:Krimpelés, hegesztés, forrasztás vagy csavarozott bilincs interfészek – ez az, ahol sok meghibásodás születik.

Tipp: Ha a szállítója csak a „szélességet” és a „hosszt” kéri, akkor valószínűleg a nem megfelelő elvárások felé halad. Egy jó eladó megbeszéli a környezetet, a mozgást és a felmondást.

Hol érdemes használni (és hol nem)?

Rézfonott huzalokáltalában akkor választják, ha a csatlakozásnak áramot kell vezetnie (vagy alacsony impedanciájú kötési útvonalat kell biztosítania), miközben szintén mozgás vagy rezgés kezelése.

Hogyan válasszuk ki a megfelelő fonat

Ha beszerzésbarát módon szeretne specRézfonott huzalok, használja ezt a lépésenkénti ellenőrzőlistát. A zavaros tüneteket egyértelmű követelményekké alakítja.

• Határozza meg a munkát:földelő/kötőheveder, rugalmas csatlakozó, árnyékoló hüvely vagy áramvezető csatlakozó.
• Becsült elektromos igény:jelenlegi szint, munkaciklus és elfogadható hőmérséklet-emelkedés (kerülje a találgatásokat – használja a rendszeradatait).
• Ismertesse a mechanikai valóságot:állandó vibráció, alkalmi hajlítás, csuklópánt mozgás vagy hőtágulási ciklusok.
• Válassz formát:lapos zsinór hevederekhez és ragasztáshoz, csőszerű fonat perselyhez vagy bővíthető fedéshez bizonyos összeállításokban.
• Válassza ki a környezetnek megfelelő felületkezelést:nedves/sós levegő, ipari füst vagy beltéri tiszta szekrény.
• A zár lezárásának részletei:a fül típusa, a csavar mérete, a furatok távolsága, a krimpelési/hegesztési eljárás, és hogy a végek bádogozást vagy érvéghüvelyeket igényelnek.
• Tervvédelem:koptatóhüvelyek, szigetelőrétegek vagy húzásmentesítés, ha a fonat dörzsölheti az éles széleket.

Összehasonlító táblázat a gyakori fonat opciókhoz

Az alábbiakban egy gyakorlati összehasonlítás található, amelyet bemásolhat az ajánlatkérésbe. Arra összpontosít, hogy mi változik a való világban, nem csak arra, hogy mi másként néz ki egy katalógusban.

Profi tipp: A beszállítók összehasonlításakor kérje meg őket, hogy közöljék a konstrukció részleteit (szálátmérő/szám, fonat lefedettség és végponti specifikáció). Az „egyenértékű szélesség” nem egyenértékű teljesítmény.

A minőségellenőrzést és a dokumentációt a vásárlóknak kérniük kell

Ha a projektje érzékeny – teljesítményelektronika, ipari berendezések, vasút, elektromos járművek alrendszerei vagy bármilyen biztonsági szempontból kritikus földút –, kezeljeRézfonott huzalokmint a alkatrész, nem árucikk. Íme egy tiszta minőségbiztosítási kéréslista, amely anélkül működik, hogy túlterhelné a szállítót:

• Bejövő anyag ellenőrzése:rézminőségű leírás, a bevonat leírása (ha van), és a tétel nyomon követhetősége
• Elektromos ellenőrzés:ellenállás/folytonosság ellenőrzési módszer és elfogadási kritériumok (hosszonként vagy összeállításonként)
• Felmondás érvényesítése:krimpelési magasság/szélesség rekordok (ha préselve), húzási teszt megközelítés és szemrevételezési szabvány
• Méretszabályozás:szélesség/vastagság tűrés, furattávolság tűrés (ha füllel van összeszerelve)
• Megfelelőségi dokumentumok:Szükség szerint CoC/CoA, valamint az Ön piaca által kért környezetvédelmi megfelelőségi nyilatkozatok
• Csomagolás és kezelés:szállítás/tárolás során törések, szennyeződés és oxidáció elleni védelem

Bevált telepítési gyakorlatok a hibák megelőzésére

Még a legjobbat isRézfonott huzalokmeghibásodhat, ha utólag telepítik. Ezek azok a hibák, amelyek időszakos hibákat okoznak, fűtés vagy korai mechanikai hiba:

• Szennyezett érintkezési felületek:A festék, az oxidáció vagy az olaj növeli az ellenállást. Készítse elő a fém-fém interfészt.
• Alulméretezett érintkezési terület:A széles fonaton lévő apró alátét forró pontot hozhat létre. Használjon megfelelő hardvert a teljes kapcsolattartáshoz.
• Éles kanyarok a végállomások közelében:A fülnél történő hajlítás koncentrálja a feszültséget – enyhe átmenetet és feszültségmentességet hagy maga után.
• Laza forgatónyomaték idővel:A vibráció ellazíthatja az ízületeket. Használjon a tervezésnek megfelelő zárolási módszereket, és ellenőrizze újra a karbantartási ciklusokat.
• Kopás expozíció:Ha a fonat dörzsöli az egyik szélét, adjon hozzá védőhüvelyt, vagy húzza át.
• Helytelen útvonaltervezés:Lehetőleg tartsa röviden a hevedereket, és kerülje a felesleges hurkokat, amelyek növelik az impedanciát.

Ha a hibaüzemmód az „üzembe helyezés alatt működött, de később meghibásodik”, kezelje a telepítési felületet (felület előkészítése + nyomaték + hardver + húzásmentesítés) az elektromos tervezés részeként.

Együttműködés a Dongguan Quande Electronics Co., Ltd.-vel.

Ha beszerzést végezRézfonott huzalokföldelő hevederek, kötőelemek vagy rugalmas csatlakozások esetén a leggyorsabb út a megbízható eredményhez a szállító aki „mérnöki” és „beszerzési” kifejezéseket is beszél.Dongguan Quande Electronics Co., Ltd.a fonott réztermékeit a gyakorlati építési igények köré helyezi: konfigurálható méretek, alkalmazásvezérelt fonatválasztások és összeszerelési lehetőségek, amelyek megfelelnek a valós telepítési korlátoknak.

Amikor felveszi a kapcsolatot, jobb ajánlásokat (és kevesebb módosítást) kap, ha három dolgot előre megoszt:

• Az Ön jelentkezése:földelő heveder, flexibilis csatlakozó, kötőheveder vagy hüvelyes fonat használata
• Az Ön környezete:beltéri szekrény, párás növény, part menti levegő, rezgésszint
• Az Ön felmondási terve:a csavar mérete/furattávolsága, a fül típusa és az, hogy szükség van-e előre összeszerelt végekre

GYIK

K: A rézfonott vezetékek jobbak, mint a tömör vezetékek a földelés szempontjából?

Gyakran igen a mozgó vagy vibráló hevederek és kötések esetében. A fonat rugalmassága segít megelőzni a kifáradást, és stabilan tartja a csatlakozást – feltéve, hogy a végződés és az érintkezési felületek megfelelően vannak elkészítve.

K: Csupasz rézfonatot vagy ónozott rézfonatot válasszak?

A csupasz réz költséghatékony lehet ellenőrzött környezetben. Nedves vagy enyhén korrozív környezetben általában bevonatos felületet választanak, hogy segítsen fenntartani a stabil felületi viselkedést az idő múlásával. A legjobb választás az expozíciótól, a karbantartási ciklusoktól és a befejezési módtól függ.

K: Mi a fontosabb: a fonat szélessége vagy a fonat felépítése?

Az építés legalább annyira számít, mint a szélesség. A szálak száma/átmérője, a szövés tömítettsége és a végződés minősége gyakran meghatározza a tartósságot és a valós ellenállási stabilitást.

K: Miért melegednek fel a földelő hevederek?

A felmelegedés általában az ízületi ellenállásra utal – rossz felület-előkészítés, kis érintkezési felület, laza nyomaték vagy nem megfelelő hardver. A fonat jó lehet; az interfész a bűnös.

K: Mit kell tartalmaznom a rézfonatos vezetékekre vonatkozó ajánlattételi ajánlatban?

Tartalmazza az alkalmazást, a hosszúságot, a szélesség/vastagság tartományát (vagy a célkeresztmetszet), a környezetet, a mozgás/rezgés leírását, a lezárás részleteit (furatméret/távolság, fülek) és minden szükséges dokumentációt.

Záró gondolatok

VásárlásRézfonott huzalokkönnyebbé válik, ha már nem „csak rézként” kezeli őket, és elkezdi úgy kezelni őket, mint az elektromosság és a mozgás működő interfészét. Határozza meg a környezetet, zárja le a végződést, ellenőrizze a minőséget és telepítse az érintkezési fizika tiszteletben tartásával – és elkerülheti a legdrágább meghibásodást: az időszakos meghibásodást.
