Miért a rézfonat a csendes megoldás a megbízhatatlan földelésre?

Absztrakt

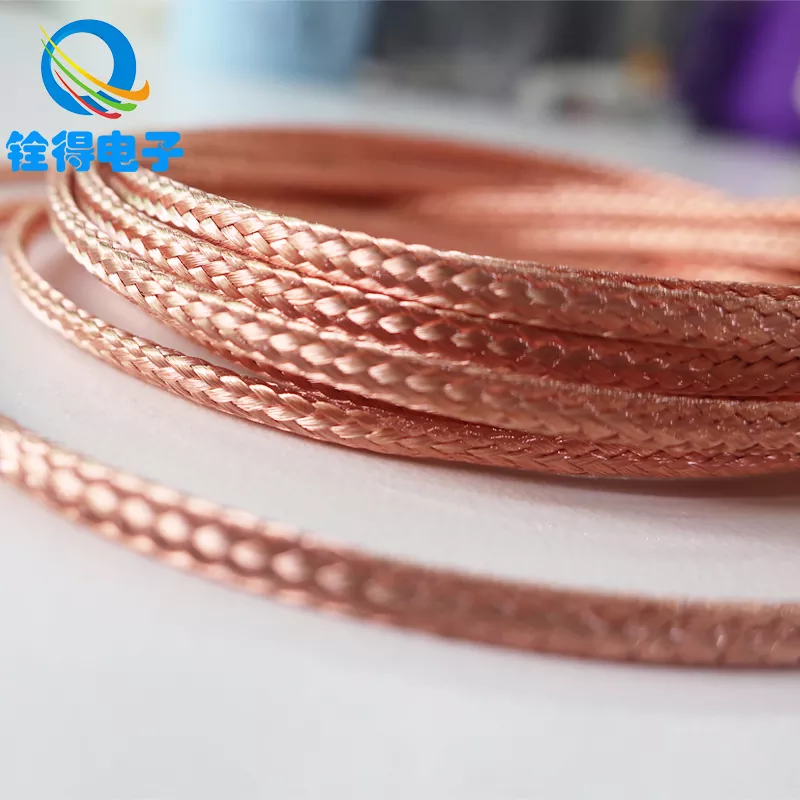

A rézfonat egyszerűnek tűnik – csak egy rugalmas szalaggá szőtt szálak –, de olyan helyeken is megjelenik, ahol az „egyszerű” problémák gyorsan drágulnak: túlmelegedő gyűjtősín-összekötők, rezgés hatására megrepedő földelő hevederek, szakaszosan menő árnyékolási utak, valamint néhány hónap után meglazuló akkumulátor- vagy invertercsatlakozások. Ez a cikk lebontja, hogy mitrézfonatvalóban megteszi, mely gyakori hibákat akadályozza meg, és hogyan válasszuk ki a megfelelő fonatot a jelenlegihez, környezet és mechanikai igénybevétel. Ezenkívül telepítési tippeket is kap, amelyek csökkentik a visszahívások számát, összehasonlítást a kábelsarukkal és merev hevederekkel, valamint egy GYIK-et, amely választ ad azokat a kérdéseket, amelyeket a legtöbb csapat csak akkor tesz fel, ha valami elromlik.

Használja ezt a kiválasztási ellenőrzőlistát, mielőtt árajánlatot kér:

• Áram és munkaciklus:folyamatos vs. rövid sorozatokat, és milyen gyakran fordulnak elő csúcsok.
• A hőmérséklet-emelkedés határai:mi az elfogadható szigetelés, műanyag vagy érzékeny érzékelők közelében.
• Környezet:beltéri tiszta, nedves, sós, olajos, vegyszeres vagy kültéri UV-sugárzás.
• Mozgás profil:csak állandó vibráció, alkalmi hajlítás, csuklómozgás vagy hőtágulás.
• Felmondás módja:préselt fülek, hegesztett végek, préselt tenyér vagy forrasztott csatlakozások.
• Szerelési geometria:csavarméret, távolság, hajlítási sugár és hézag.
• Anyagpárosítás:A réz-alumínium vagy réz-acél interfészek gyakran különös figyelmet igényelnek.

Ami igazán számít a rézfonat méretezésekor:

• Keresztmetszeti terület:több réz általában kisebb ellenállást és kevesebb hőt jelent.
• Kapcsolatfelvétel minősége a lezárásoknál:egy nagyszerű fonat rossz végcsatlakozással még mindig rossz összeállítás.
• Hossz:a hosszabb pántok növelik az ellenállást; a lehető legrövidebb legyen a futások, anélkül, hogy szűk kanyarokat kellene erőltetni.
• Rugalmas élettartam:mozgó kötéseknél előnyben részesítse az ismételt hajlítást elviselő konstrukciót.
• Felületi állapot:a bevonat és a tisztaság befolyásolja a hosszú távú stabilitást.

at Dongguan Quande Electronics Co., Ltd., a csapatok általában támogatják a rézfonat-alkalmazásokat a földelési, kötési és vezetőképes összekapcsolási igények mentén, ügyelve a praktikus részletekre, amelyek a vásárlók számára fontosak: megismételhető konstrukció, a környezetnek megfelelő kivitelezési lehetőségek és a valós telepítési korlátokhoz illeszkedő összeállítások.

Kérdések, amelyeket érdemes feltenni bármely szállítónak:

• Meg tudná adni a fonat felépítésének részleteit (szálszám, fonat stílus, névleges keresztmetszet)?
• Milyen bevonat/bevonatolási lehetőségek állnak rendelkezésre a korrózióállóság érdekében?
• Hogyan történik a felmondás, és hogyan ellenőrzik a végminőséget?
• Milyen tételazonosító vagy nyomon követhetőség érhető el, ha mezőbeli probléma jelentkezik?
• Tudna segíteni egy hevedergeometriát ajánlani ajtólengőhöz, vibrációs zónához vagy hőtágulási hézaghoz?

Mi a különbség a csupasz és az ónozott rézfonat között?

A csupasz réz kiváló vezetőképességgel rendelkezik, de könnyebben oxidálódik nedves vagy korrozív környezetben. Az ónozott rézfonat védőréteget ad, amely általában javítja a korrózióállóságot és megkönnyíti a forrasztást számos összeállításban.

A rézfonat csökkenti az elektromos zajt?

Segíthet, ha a zaj rossz kötéssel vagy inkonzisztens földelési útvonalakkal kapcsolatos. A stabil, alacsony impedanciájú kötés támogatja a burkolat folytonosságát, és csökkentheti lebegő potenciálok, amelyek hozzájárulnak az interferenciához. Ez nem egy mágikus szűrő, de gyakran a tiszta földelési stratégia kulcsfontosságú eleme.

Miért melegszik fel a szíjam még akkor is, ha a fonat vastagnak tűnik?

A hőség gyakran a végeken kezdődik. A felület gyenge előkészítése, oxidációja, laza hardver vagy rossz minőségű lezárások elegendő ellenállást adhatnak a forró pontok kialakulásához. Ellenőrizze a fém-fém érintkezést, a lezárás integritását és a telepítési nyomaték stratégiáját, majd ellenőrizze a heveder hosszát és elvezetését.

Mennyi ideig bírja a rézfonatos földelő heveder?

Az élettartam a mozgás súlyosságától, a környezettől és a telepítés minőségétől függ. Kíméletes körülmények között akár évekig is eltarthat. Erős vibrációs vagy korrozív üzemben a megfelelő bevonat, a megfelelő útválasztás és a robusztus végződések jelentik a különbséget a „rövid élettartamú fogyóeszköz” és a „beállítás és felejtés” között.

A rézfonat helyettesítheti a merev gyűjtősín-linket?

Néha. Ha a rugalmasság a cél (hőtágulás, rezgés, szolgáltatáshoz való hozzáférés), akkor a fonat erős jelölt. Ha a csatlakozás teljesen statikus, és maximális merevségre van szüksége, a gyűjtősín megfelelőbb lehet. Sok rendszer mindkettőt használja: gyűjtősín a rögzített futásokhoz, fonat a mozgási pontokhoz.
