Miért teszi tisztábbá és biztonságosabbá a kiforrasztást a Solder Wick Braid Wire?

Cikkvázlat

• Magyarázza el a fonott rézforrasztás eltávolításának elvét.
• Térképezze fel a gyakori hibákat (betétemelés, kiégett deszkák, maradványok, lassú átdolgozás) a kiváltó okokkal.
• Adjon gyakorlatias vásárlási/kiválasztási keretet: szélesség, szövés, fluxus stílus, csomagolás, konzisztencia.
• Sétáljon végig egy megismételhető technikán, amely minimálisra csökkenti a hőt és maximalizálja a kapillárisok működését.
• Kínáljon fel egy egyszerű referenciatáblázatot és egy „gyorsmentési” hibaelhárítási részt.
• Válaszoljon a vevők és technikusok leggyakoribb kérdéseire, mielőtt beszállítót választana.

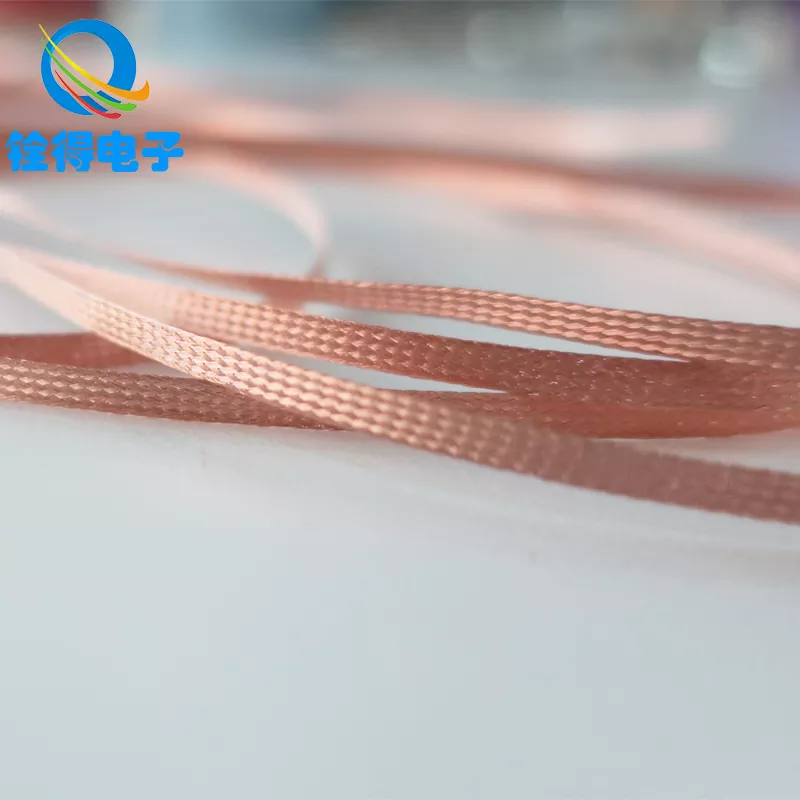

Mi az a Solder Wick Braid Wire, és mit old meg valójában

Forrasztó Wick Braid Wireegy szorosan szőtt rézfonat, amelyet arra terveztek, hogy az olvadt forrasztóanyagot kapillárisan keresztül távolítsa el a csatlakozásról. Gondoljon rá, mint egy „forrasztószivacsra”, amely abban a pillanatban működik, amikor a forrasztóanyag folyékony lesz: a fonat finom csatornái beszívják a forrasztóanyagot, és lehűlve rögzítik. Ez egyszerűnek hangzik, de megold számos valódi próbapadi problémát, amelyekkel a tipikus átdolgozó eszközök küzdenek.

• Tisztább illesztések:Eltávolítja a felesleges forrasztást, így a párnák laposak és készen állnak az újraforrasztásra.
• Biztonságosabb alkatrészek eltávolítása:Csökkenti annak szükségességét, hogy az alkatrészeket kifeszítse vagy lerázza a tábláról.
• Alacsonyabb átdolgozási kockázat:Megfelelő használat esetén lerövidíti a hőhatás idejét az „újraolvadás és reménykedéshez” képest.
• Jobb vezérlés kis párnákon:Kiválóan alkalmas finom hangmagasságú IC padokhoz, kis passzívokhoz és finom nyomokhoz, ahol a szívás túl agresszív.

A kulcsmondat a „helyesen használva”. Sok zsinórra rótt hiba tulajdonképpen technikai vagy kiválasztási probléma: rossz szélesség, nem megfelelő fluxus aktivitás, túl nagy nyomás, vagy hagyja a vasalót a helyén elég hosszú ideig a laminátum főzéséhez.

Gyakori kiforrasztási fájdalompontok és valódi okok

Hogyan válasszuk ki a megfelelő fonatot a munkájához

Ha a fonat „ami a legolcsóbb” szerint vásárol, akkor sok csapat fizet többet – a selejttáblák, az átdolgozási idő és a következetlen eredmények miatt. A gyakorlati kiválasztási keret néhány mérhető tényezőre összpontosít:

• Szélesség:A fonat szélességét igazítsa a párna/csukló méretéhez. A túl széles hőveszteséget okoz és lelassítja a felvételt; túl keskeny ismételt passzokat igényel.
• Szövés és sűrűség:A konzisztens fonatszerkezet kiszámítható kapilláriscsatornákat és stabil forrasztási abszorpciót hoz létre.
• Fluxus típusa (vagy nem fluxus):Az előre folyósított fonat felgyorsíthatja a munkát; Az unfluxed fonat maximális irányítást biztosít, ha saját folyasztószert használ.
• A réz tisztaságának és oxidációjának szabályozása:A tisztább réz gyorsabban nedvesedik, és egyenletesebben szívja fel a forrasztást.
• Csomagolás és tárolás:A lezárt, tiszta csomagolás segít megőrizni a teljesítményt – különösen párás vagy nagy poros környezetben.

Ha a munkája a finom osztású SMD és az átmenő furatú csatlakozók között váltakozik, fontolja meg legalább két szélességű raktározást, és szabványosítsa, hogy melyik szélességet használja az adott feladathoz. Ez az egyetlen döntés jobban csökkenti a kezelő változékonyságát, mint azt a legtöbben várják.

A forrasztókanócos huzal használata emelőpárnák nélkül

Íme egy megismételhető módszer, amely megvédi a párnákat és az eredmények egyenletességét – különösen fontos, ha drága szerelvényekkel vagy finom nyomokkal van dolgunk.

1. Az ízület előkészítése:Adjon hozzá egy kis mennyiségű friss forrasztóanyagot a makacs illesztésekhez (igen, adjon hozzá forrasztóanyagot a forrasztás eltávolításához). A friss ötvözet segíti a hőátadást és javítja a nedvesedést.
2. Szándékosan használja a folyasztószert:Még az előre folyósított zsinór esetében is, a kompatibilis folyasztószer apró érintése a csatlakozásnál drámaian javíthatja a forrasztóanyag áramlását a fonatba.
3. Először a fonat helyezze el, majd vasalja:Helyezze a fonatot laposan a forraszanyagra. Helyezze a vas hegyét a fonat tetejére. Ez megvédi a párnát a hegyekkel való közvetlen érintkezéstől, és egyenletesebben oszlatja el a hőt.
4. Minimális nyomás, rövid tartózkodás:Hagyja, hogy a hő és a kapillárisok működjenek. Ha azon kapja magát, hogy erősen megnyomja, álljon meg, és állítsa be a szélességet/hőmérsékletet/fluxust.
5. Mozogj úgy, mintha „festenél”:Amikor a forrasztás elkezd folyni, óvatosan csúsztassa a fonat mentén néhány millimétert, hogy friss fonat látszódjon. Ne húzza agresszíven – csak haladjon simán, ahogy a fonat feltöltődik.
6. Emelje fel egyenesen a forrasztás után:Távolítsa el a vasat és a fonatot együtt, majd vegye le tisztán. Ha a forrasztás a rögzítés során újra megszilárdul, felemelés előtt melegítse fel rövid ideig.
7. A használt fonat levágása:Ne használjon fel újra egy telített részt. Vágja le; a betöltött fonat hűtőbordává válik, és újra lerakhatja a forraszt.

Kiválasztási táblázat a szélességhez, a fluxushoz és a tipikus használathoz

Használja ezt a táblázatot gyakorlati kiindulópontként. A pontos méretek beszállítónként változnak, de a logika ugyanaz marad: igazítsa a fonat szélességét a fizikai forrasztási területhez és a tisztítási igényekhez.

Hibaelhárítás és legjobb gyakorlatok

Ha az eredmények rossznak tűnnek, ne találgasson – diagnosztizáljon. Ezek a gyors ellenőrzések egy perc alatt megoldják a legtöbb problémát.

Hogyan néz ki a „jó fonat” a való életben

Két fonat hasonlóan nézhet ki egy fényképen, és teljesen eltérően viselkedhet a padon. Ha gyártást, javítóműhelyeket vagy minőség-ellenőrzött gyártósort vásárol, ügyeljen az ismételhetőséget befolyásoló tulajdonságokra:

• Egyenletes szövés:Az egyenletes textúra elősegíti a forrasztás egyenletes áramlását ahelyett, hogy véletlenszerű foltokban „csatornázna”.
• Stabil teljesítmény tekercstől tekercsig:A kezelőknek nem kell újra megtanulniuk a technikát minden egyes tételnél.
• Tiszta réz felület:A gyorsabb nedvesítés rövidebb fűtési időt jelent, ami közvetlenül csökkenti a párna sérülésének kockázatát.
• Praktikus csomagolás:Az adagoló, amely megakadályozza az összegabalyodást és a szennyeződést, időt takarít meg és csökkenti a hulladék mennyiségét.

Sok vásárlót a beszállítói megbízhatóság is érdekel: az átfutási idők, a tételek nyomon követhetősége és a zsinór-opciók különböző átdolgozó állomásokhoz való hozzáigazítása. Dongguan Quande Electronics Co., Ltd.azokra a fonott huzal-megoldásokra összpontosít, amelyek a valós utómunkálati körülményekhez készültek – ahol a sebesség számít, de nem a tábla rovására. Akár általános célú fonatra van szüksége a napi javításokhoz, akár egy ellenőrzöttebb opcióra a szabványosított folyamatokhoz, a következetes beszállító kiválasztása segít a csapatok és műszakok közötti stabil eredmények megőrzésében.

GYIK

Záró gondolatok

A kiforrasztást irányítottnak kell érezni, nem kaotikusnak. Ha a fonatot a munkához igazítja, és technikáját gyengéden és megismételhetővé teszi,Forrasztó Wick Braid Wireaz egyik legegyszerűbb módja a táblák védelmének, miközben javítja az átdolgozási sebességet és a befejezési minőséget. Ha csapata ellentmondásos eredményekkel, párna sérülésekkel vagy rendetlen tisztítással küzd, akkor ez általában nem csak a „kezelői készség” múlik – a fonat kiválasztásának és használatának szabványosítása megváltoztathatja.
