Miért a fonott rézcső a legjobb választás az EMI-árnyékoláshoz és kábelvédelemhez?

A modern elektronika egyre kisebb, gyorsabb és sokkal érzékenyebb a zajra. Ez nagyszerű – mindaddig, amíg egy tökéletesen „működő” kábel véletlenszerű alaphelyzetbe állításokat, instabil jeleket vagy sikertelen megfelelőségi teszteket nem okoz. Ha elektromágneses interferenciával, statikus kisüléssel vagy olyan vezetékekkel kell szembenéznie, amelyek a szűk szerelvényekben folyamatosan kopnak és becsípődnek,Fonott rézcsőaz egyik legpraktikusabb javítás, amelyet a teljes rendszer újratervezése nélkül is végrehajthat.

Absztrakt

Ez a cikk elmagyarázza, mi aFonott rézcsőmegteszi, az általa megoldott gyakori problémákat (EMI, kopás, statikus felhalmozódás és mechanikai igénybevétel), és hogyan válasszuk ki a környezetének megfelelő konstrukciót. Ezen kívül egy áttekinthető kiválasztási ellenőrzőlistát, bevált telepítési gyakorlatokat és egy összehasonlító táblázatot is talál, amely segít az anyaglehetőségek (csupasz réz, ónozott réz, ezüstözött réz és rozsdamentes változatok) a valós felhasználási esetekhez való igazításában – így elkerülheti a túlfizetést, az alulspecifikációt vagy az előnyöket kizáró módon történő telepítést.

Tartalomjegyzék

1. A fájdalompontok fonott rézcső megoldja
2. Mi az a fonott rézcső és hogyan működik
3. Hogyan válasszuk ki a megfelelő fonott rézcsövet
4. Anyag- és szerkezet-összehasonlító táblázat
5. A telepítés és a földelés bevált gyakorlatai
6. Ahol általában használják
7. Valójában számító beszerzés és minőségellenőrzés
8. GYIK
9. Következtetés

Vázlat

• Határozza meg, hogy a probléma elektromágneses zavarral, statikus feszültséggel, kopással vagy hajlítási fáradtsággal kapcsolatos
• Ismerje meg az árnyékolási teljesítményt és azt, hogy mit jelent a „lefedettség” a gyakorlatban
• Válassza ki a környezetének megfelelő anyagot (nedvesség, só, hő)
• Méretezze meg helyesen, hogy illeszkedjen anélkül, hogy a kábel elakadna vagy hézagokat hagyna
• Szerelje fel megfelelő végződésekkel, hogy az árnyékolás ne legyen „dekoratív”
• Érvényesítse egyszerű ellenőrzésekkel: folytonosság, illeszkedés és földelés integritása

A fájdalompontok fonott rézcső megoldja

Az emberek általában keresni kezdenekFonott rézcsőamikor valami „rejtélyes módon” elromlik – különösen a motorokat, invertereket, kapcsolóüzemű tápegységeket, reléket vagy sűrű kábelkötegeket tartalmazó szerelvényeknél. Íme a leggyakoribb fájdalompontok, amelyekkel foglalkozik:

• Instabil jelek és EMI fejfájás:A zajcsatolás adathibákat, szenzoreltolódást, hangzúgást vagy időszakos kommunikációs hibákat okozhat, amelyek hibakeresése fájdalmas.
• Sikertelen EMC vagy megfelelőségi tesztek:Sikerült a működési teszteken, de a kibocsátási vagy érzékenységi tesztek nem működnek együtt – gyakran az árnyékolási rések vagy a gyenge földelés miatt.
• Kopás és mechanikai kopás:A fém éleken, mozgó szerelvényeken vagy erős vibrációjú rendszereken átvezetett kábelek idővel elkophatnak a szigetelésen.
• Statikus elektromosság felhalmozódása:Száraz környezetben vagy mozgó kábeltartókban a statikus elektromosság felhalmozódhat és kisülhet az érzékeny alkatrészekben.
• Szoros marás és ismételt hajlítás:Egyes védőhüvelyek merevek vagy terjedelmesek. A fonott cső védelmet nyújt, miközben a hevederrel együtt hajlik és hajlik.

A kulcsötlet: a fonott cső nem csak „hüvely”. Ez egy funkcionális réteg, amely csökkenti az interferenciát, védi a vezetékeket, és szabályozott utat biztosít a nem kívánt elektromos energia számára – ha megfelelően van megadva és telepítve.

Mi az a fonott rézcső és hogyan működik

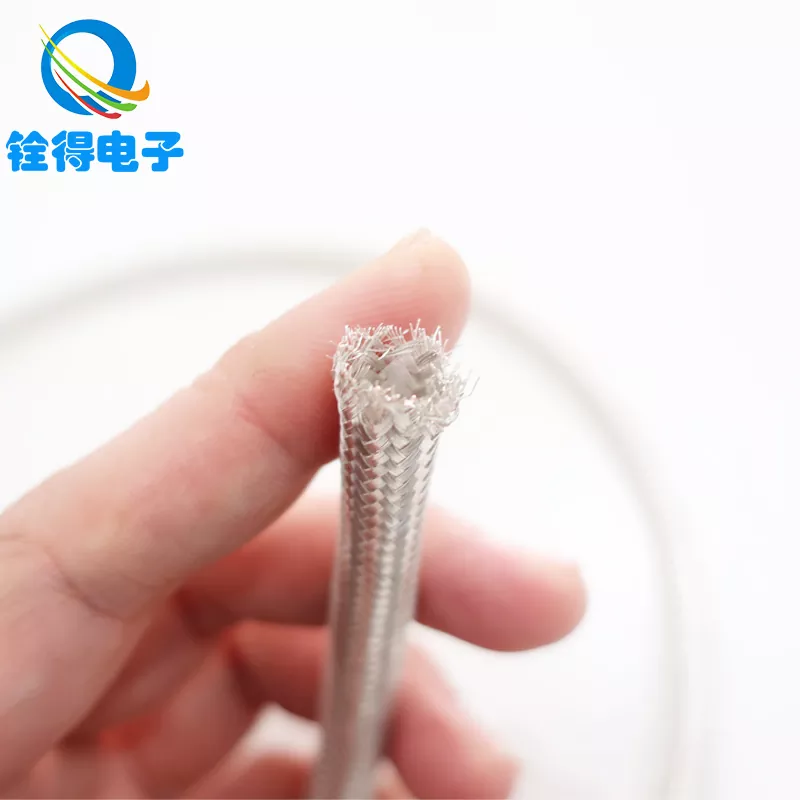

A Fonott rézcsővezetőképes huzalszálak rugalmas hüvelybe fonásával készült cső alakú háló. Mivel vezető hálózatot képez a kábelköteg körül, segíthet:

• Csökkentse az elektromágneses interferenciátúgy, hogy az érzékeny vezetőket vezető gáttal veszik körül
• Csökkentse a kibocsátástolyan zajt tartalmazva, amely egyébként kifelé sugározna
• Statikus kisülési képesség biztosításaha megfelelő földúthoz csatlakozik
• Javítja a mechanikai védelmetkopás, összenyomás és kopás ellen

Valódi rendszerekben a teljesítmény a részletektől függ: a fonat sűrűségétől, lefedettségétől, a huzal átmérőjétől és – ami a legfontosabb – a fonat lezárásának és földelésének módjától. Egy jó minőségű fonat rossz végződéssel rosszabbul teljesíthet, mint egy átlagos, megfelelően felszerelt fonat.

Hogyan válasszuk ki a megfelelő fonott rézcsövet

Kiválasztva aFonott rézcsőnem a „legdrágább” opció kiválasztásáról szól. Arról van szó, hogy a cső jellemzőit a környezethez és a hibamódhoz kell igazítani. Használja ezt az ellenőrző listát:

• Határozza meg az elsődleges célt:EMI-árnyékolás, kopásvédelem, statikus kisülés, földelés folytonossága vagy ezek kombinációja?
• Erősítse meg a környezetet:beltéri száraz, párás, sóspray, magas hőmérséklet, vegyi expozíció vagy kültéri zárt tér?
• Mérje meg a kábelköteg méretét:a kábelköteg külső átmérője (OD), valamint a csatlakozók bővítési igénye.
• Döntse el az anyagot/kidolgozást:csupasz réz ellenőrzött környezetekhez, ónozott a korrózióállóság érdekében, ezüstözött a speciális vezetőképességi igényekhez, vagy rozsdamentes opciók zord körülményekhez.
• Ellenőrizze a fonat fedettségét és sűrűségét:a nagyobb lefedettség általában javítja az árnyékolást, de csökkentheti a légáramlást és növelheti a merevséget.
• Tervezze meg a megszüntetési módot:bilincs, krimpelés, forrasztás vagy árnyékoló lezáró szalag – ez jobban befolyásolja a teljesítményt, mint azt sokan várják.

Praktikus méretezési szabály: válasszon olyan belső átmérőt, amely simán illeszkedik a köteghez anélkül, hogy erőltené. Túl szoros, és deformálja a fonatot (és megfeszíti a kábelt). Túl laza, és hézagokat, mozgást és következetlen érintkezést hoz létre.

Anyag- és szerkezet-összehasonlító táblázat

A telepítés és a földelés bevált gyakorlatai

Ez az a hely, ahol sok árnyékolási projekt meghiúsul – nem azért, mert a fonat „rossz”, hanem azért, mert a telepítés hatástalanná teszi. Legyen egyszerű és fegyelmezett:

• Folyamatos lefedettség fenntartása:Kerülje a nagy hézagokat, a felhúzott szakaszokat vagy a hirtelen átmérőjű átmeneteket, amelyek zavaró szivárgási útvonalakat hoznak létre.
• Megfelelő befejezés:Használjon olyan bilincset vagy lezárószalagot, amely egyenletes, 360 fokos érintkezést hoz létre a fonat körül, ha lehetséges.
• Szándékos földelés:Ha árnyékolási teljesítményt szeretne, csatlakoztassa a fonatot egy stabil földelési referenciaponthoz alacsony impedanciájú útvonalon. A hosszú, vékony „pigtalik” csökkenthetik a hatékonyságot magasabb frekvenciákon.
• Védje a végeket:Adjon hozzá hőre zsugorodó vagy mechanikus feszültségmentesítőt, hogy megelőzze a kopást és csökkentse az alsó szigetelés éles szélei által okozott sérüléseket.
• Mozgásszámla:A mozgó hevedereknél hagyjon elég lazán, hogy a fonat ne váljon feszültségponttá.

Gyors érvényesítési szokás: a telepítés után ellenőrizze a folytonosságot a fonat hosszában, és győződjön meg arról, hogy a végpontok szorosan mechanikusan érintkeznek. Ha a fonat szabadon csavarodhat a végén, előfordulhat, hogy a „pajzsod” nem úgy van rögzítve, ahogy gondolod.

Ahol általában használják

meglátodFonott rézcsőminden olyan iparágban, amely keveri az érzékeny jeleket zajos teljesítményelektronikával vagy szoros vezetékezési korlátokkal. A gyakori forgatókönyvek a következők:

• Számítógépek és adatberendezések:a belső adatok és a tápvezetékek védelme az interferencia és a mechanikai kopás ellen
• Kommunikációs rendszerek:a külső interferencia minimalizálása és a kábelköteg közötti áthallás csökkentése
• Autóelektronika:támogatja a stabil működést összetett fedélzeti elektromágneses környezetben
• Ipari automatizálás:kábelvédelem a PLC-vezérlő vezetékek, a motorhajtások és az érzékelő kábelköteg körül
• Orvosi felszerelés:javított elektromágneses stabilitás a precíziós műszerek és diagnosztikai rendszerek számára

Ha rendszere kapcsolást, gyors tranzienseket vagy sűrű kábelköteg-elvezetést tartalmaz, a fonott hüvely lehet az egyik legköltséghatékonyabb fejlesztés – különösen a táblák újratervezéséhez, a kábel útvonalának megváltoztatásához vagy a terjedelmes szűrés mindenhol történő hozzáadásához.

Valójában számító beszerzés és minőségellenőrzés

Nem minden fonott cső egyenlő. Két cső egy pillantásra hasonlónak tűnhet, és nagyon eltérően működhet a valódi összeállításokban. A beszállítók értékelésekor a kézzelfogható mutatókra kell összpontosítani:

• Egységes fonat szerkezet:a következetes szövés csökkenti a gyenge pontokat és javítja az ismételhetőséget a telepítés során
• Stabil méretek:a belső átmérőnek és a tágulási viselkedésnek előre láthatónak kell lennie a tételek között
• Anyag és kivitel konzisztenciája:A bevonat/bevonat minősége befolyásolja a korrózióállóságot és a hosszú távú elektromos stabilitást
• Mechanikai kezelés:A jó fonatok ellenállnak a kopásnak, deformációnak és a marás közbeni beszorulásnak
• Testreszabási támogatás:ha a heveder szokatlan átmérőjű, hosszúságú vagy végződési igényekkel rendelkezik, a testreszabással időt takaríthat meg és csökkentheti az összeszerelés kockázatát

Ez az a hely, ahol a tapasztalt gyártóval való együttműködés csökkentheti a próba és hiba előfordulását. Például,Dongguan Quande Electronics Co., Ltd. fonott rézcső opciókat gyárt, amelyek árnyékolásra és kábelvédelemre szolgálnak többféle alkalmazási környezetben, és különböző anyagválasztásokat és specifikációkat támogatnak attól függően, hogy hogyan tervezi a hüvely elvezetését és lezárását.

GYIK

1. kérdés: A fonott rézcső mind árnyékolásra, mind fizikai védelemre használható?
V:Igen. Segíthet csökkenteni az elektromágneses interferenciát, miközben megvédi a kábeleket a kopástól és a tömörítéstől. Az egyensúly a fonat sűrűségétől és a cső beépítési módjától függ.

2. kérdés: Az ónozott réz mindig jobb, mint a csupasz réz?
V:Nem mindig. A csupasz réz jól teljesít ellenőrzött környezetben, és gyakran költséghatékonyabb. Az ónozott réz okosabb választás, ha számít a páratartalom, az oxidációs kockázat vagy a hosszú élettartam zordabb környezetben.

3. kérdés: Hogyan méretezhetem a fonott rézcsövet kábelköteghez?
V:Mérje meg a teljes köteg külső átmérőjét (beleértve a köpeny vastagságát), és válasszon olyan belső átmérőt, amely erőltetés nélkül csúszik rá. Ha a köteg rendelkezik csatlakozókkal, fontolja meg a bővíthető hüvelyt, vagy tervezze meg a telepítést a lezárás előtt.

4. kérdés: Miért „nem működik” néha az árnyékolás még fonott hüvely esetén sem?
V:A leggyakoribb ok a rossz lezárás vagy földelés. Ha a fonat nincs megfelelően rögzítve (vagy a földelési út nagy impedanciájú), az árnyékolás hatékonysága drámaian csökkenhet.

K5: Segíthet a fonott rézcső a statikus elektromosság ellen?
V:Megteheti, ha csatlakozik egy szabályozott kisülési útvonalhoz. A fonat vezetőképessége segíthet eloszlatni a statikus feltöltődést, ahelyett, hogy hagyná, hogy kiszámíthatatlanul felhalmozódjon és kisüljön.

Következtetés

Ha az EMI-vel küzd, időszakos hibákat üldöz, vagy megpróbálja megvédeni a hevedereket szűk, nagy igénybevételnek kitett útvonalakon,Fonott rézcsőegyike azoknak a frissítéseknek, amelyek túlméretezett eredményeket hoznak – anélkül, hogy az egész tervezést felforgatják. A trükk abban rejlik, hogy a környezetének megfelelő anyagot válasszuk ki, helyesen méretezzük, és úgy zárjuk le, hogy megőrizzük a folyamatos árnyékolást és a megbízható érintkezést.

Ha segítségre van szüksége a megfelelő specifikáció kiválasztásához – vagy egy makacs interferencia vagy tartóssági problémát próbál megoldani egy valós összeszerelésben –Dongguan Quande Electronics Co., Ltd.támogathatja projektjét az alkalmazásához szabott fonott rézcső opciókkal. Készen áll a „találgatásról” a tisztább, megbízhatóbb vezetékezési megoldásra?lépjen kapcsolatba velünkhogy megvitassák igényeit és gyakorlati ajánlást kapjanak.
