Miért elengedhetetlen a földelő vezeték a biztonságos elektromos rendszerekhez?

Absztrakt

A Földelő vezetékgyakran úgy kezelik, mint egy jelölőnégyzetet – amíg valami nem stimmel: a gép alváza bizsereg, a megszakító véletlenszerűen kiold, egy érzékelő olvassa a szemetet, vagy egy túlfeszültség kiveszi a vezérlőkártyát. Ez a cikk leírja, hogy valójában mit csinál a földelő vezeték, miben különbözik a „semlegestől” miért fontos a ragasztás, és mely kiválasztási és telepítési részletek okoznak leggyakrabban fájdalmat az ügyfeleknek. Kapsz egy világos, terepbarát ellenőrzőlistát is, a gyakori földelővezeték-típusok összehasonlító táblázata, valamint az ismétlődő problémákkal kapcsolatos hibaelhárítási GYIK.

Tartalomjegyzék

• Mi az a földelő vezeték és milyen problémát old meg?
• Föld kontra semleges vs kötés: a zavart okozó zavarok
• Ügyfélfájdalmak pontok megfelelő földelő vezeték csökkenti
• A földelő vezetékek típusai és az egyes helyekre
• Hogyan válasszuk ki a megfelelő földelő vezetéket a projektjéhez
• Bevált telepítési gyakorlatok, amelyek megakadályozzák az újrafeldolgozást
• Gyakori hibák és gyorsjavítások
• Ellenőrzési és karbantartási tippek
• GYIK

Vázlat

1. Határozza meg a földelő vezetéket egyszerű nyelven, és magyarázza el a „hibaáram-útvonalat”.
2. A tipikus tévhitek kiküszöbölése érdekében tisztázza a földelést, a semlegességet és a kötést.
3. Térképezze fel a valós fájdalompontokat (sokkveszély, EMI/zaj, kellemetlen ugrások, berendezéskárosodás) a földelés minőségére.
4. Hasonlítsa össze a tömör, sodrott, fonott és ónozott opciókat a tipikus alkalmazásokkal.
5. Kiválasztási ellenőrzőlista: méret, rugalmasság, környezet, megszűnések és megfelelőségi szempontok.
6. A megbízhatóságot meghatározó telepítési lépések és kivitelezési részletek.
7. Hibaelhárítás: földhurkok, szakaszos folytonosság, korrózió és vibrációs hibák.
8. Karbantartási és dokumentációs gyakorlatok a hosszú távú biztonság érdekében.

Mi az a földelő vezeték és milyen problémát old meg?

Lényegében aFöldelő vezetékegy dedikált vezeték, amely a szabadon látható fémrészeket (például berendezésházat, motorvázat, vezérlőpanelt, kábeltálcák és vezetékek) egy földelő rendszerhez. A legfontosabb feladat nem az, hogy „eltüntessük az áramot”. A feladat az, hogy aalacsony impedancia, kiszámítható úthibaáramra, így a védőeszközök (biztosítékok, megszakítók, RCD/RCBO védelem, ahol van) gyorsan működhetnek.

Gondoljon a földelő vezetékre a veszélyes áram vészkijáratának útvonalára. Ha a szigetelés meghibásodik, vagy egy feszültség alatt álló vezető hozzáér egy fémvázhoz, hibaáram folyni akar. Ha a hibaáram jó úton halad a megfelelően felszerelt földelővezetéken keresztül, a védőeszköz képes észlelni a rendellenes állapotot és gyorsan áramtalanítsa. Ha az út rossz (laza csatlakozás, korrózió, alulméretezett vezeték, festett érintkezési felület), az áram „szivároghat” nem kívánt utakon. beleértve Önt, csapágyakat, jelpajzsokat vagy érzékeny elektronikát.

Föld kontra semleges vs kötés: a zavart okozó zavarok

Számos projekt probléma abból adódik, hogy három különböző ötlet keveredik:

• Semlegesegy áramvezető visszatérő vezeték normál üzemben (sok váltakozó áramú rendszerben). Ez nem azonos a berendezés földelésével.
• Földelés (földelés)egy csatlakozás a földelő elektródákhoz és a földelő hálózathoz, amelyet a biztonság és a referenciapotenciál érdekében használnak.
• Ragasztása fém alkatrészek szándékos csatlakoztatása, így azok ugyanazt az elektromos potenciált osztják meg, és megbízhatóan megszüntetik a hibákat.

A praktikus elvihető: a tiédFöldelő vezetékáltalában a berendezés biztonsága érdekében a ragasztás része, és folyamatosnak, mechanikailag megbízhatónak kell lennie, és elektromosan kis ellenállású. Ha a nulla és a föld rossz helyen (vagy több helyen) van összekötve, akkor keringő áramok keletkezhetnek, zajproblémák és a kiszámíthatatlan kioldás.

Ügyfélfájdalmak pontok megfelelő földelő vezeték csökkenti

Amikor az ügyfelek „véletlenszerű” elektromos problémákra panaszkodnak, gyakran a földelés a csendes kiváltó ok. Íme a fájdalompontok, amelyeket egy helyesen megtervezett és telepítveFöldelő vezetéksegít csökkenteni:

• Sokkveszély és biztonsági események:a jól kötött alváz a földpotenciál közelében marad hibaállapotokban.
• Zavaró botlás:a rossz csatlakozások időszakos hibajelzéseket okozhatnak, különösen vibráció vagy nedvesség esetén.
• EMI/zaj a jelekben:Az érzékelők, a PLC bemenetek és a kommunikációs vonalak hibásan viselkedhetnek, ha a földelési referencia instabil.
• Túlfeszültségek és villámlások okozta károk:egy robusztus földelő hálózat segít a tranziens energiapályák kezelésében.
• Csapágy és motor problémák:A szórt áramok utat találhatnak a csapágyakon keresztül, ha a kötés gyenge vagy inkonzisztens.
• Költséges átdolgozás:földelési hibák ritkán láthatók az üzembe helyezésig – amikor minden óra drága.

A jó földelővezeték-stratégia a „rejtélyes állásidőt” kiszámítható teljesítménysé változtatja. A vásárlók végül is ezt akarják: kevesebb visszahívást, tisztább adatokat és biztonságosabb berendezés, amely dráma nélkül átmegy az ellenőrzésen.

A földelő vezetékek típusai és az egyes helyekre

Nem mindegyikFöldelő vezetékugyanaz. A „legjobb” választás a mozgástól, a rezgéstől, a környezettől és a befejezési módtól függ.

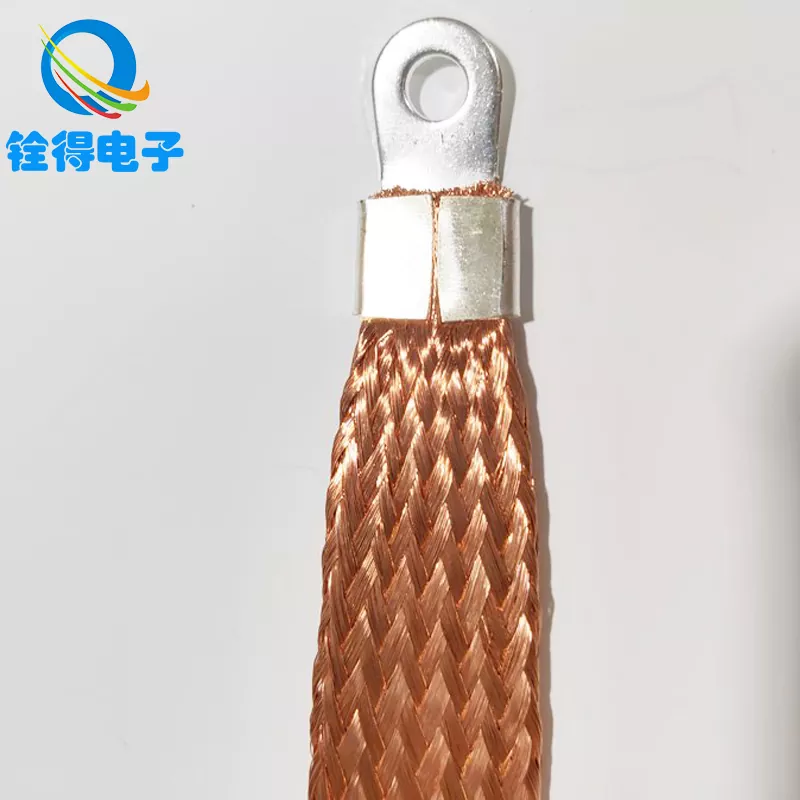

Ha az alkalmazás ajtókat, eltávolítható burkolatokat vagy vibrációt tartalmaz (gondoljon generátorokra, elektromos töltőkészülékekre, CNC-gépekre, liftekre és fémszekrényekre, amelyek naponta nyílnak/záródnak), a fonott opciók drámaian csökkenthetik a fáradással kapcsolatos hibákat.

Hogyan válasszuk ki a megfelelő földelő vezetéket a projektjéhez

Kiválasztva aFöldelő vezetékkevésbé a „vastagabb mindig jobb”, hanem inkább a biztonsági követelményeknek valós helyszíni körülmények között való megbízható teljesítéséről szól. Használja ezt az ellenőrző listát, hogy elkerülje a klasszikus vásárlói megbánást:

• Elektromos kapacitás:Mérje meg a vezetőt a vonatkozó kód/szabvány és a felfelé irányuló védőeszköz szerint. A földelési útnak biztonságosan kell vezetnie a hibaáramot elég hosszú ideig ahhoz, hogy a védelem működjön.
• Mechanikai környezet:Ha elmozdul, elhajlik vagy vibrál, helyezze előnyben a rugalmasságot (fonatos vagy fonott) és a feszültségmentesítést.

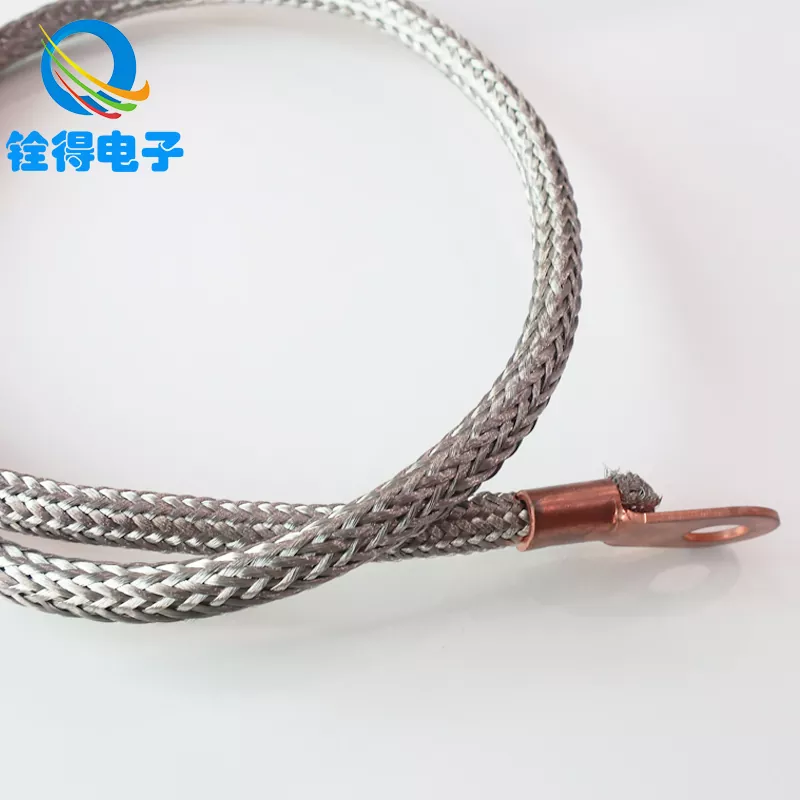

• Korróziónak való kitettség:A páratartalom, a sópermet, a vegyszerek és a kültéri telepítések gyakran előnyösek az ónozott réz és a védett lezárások miatt.
• Felmondás módja:Illessze a huzaltípust a fülekhez, érvéghüvelyekhez, krimpelőszerszámokhoz és nyomatékadatokhoz. Egy nagyszerű vezeték meghibásodik, ha a lezárás hanyag.
• Útválasztási megszorítások:Kerülje az éles széleket és a becsípődési pontokat. Tervezzen olyan szervizhurkokat, ahol a panelek nyílnak.
• Következetesség és dokumentáció:Szabványosítsa az alkatrészszámokat és a telepítési megjegyzéseket az egyes összeállítások között, hogy a karbantartó csapatok ne találgassanak.

Ebben egy speciális gyártó segíthet.Dongguan Quande Electronics Co., Ltd. támogatja az iparban használt földelővezető megoldásokat és elektromos alkalmazások, beleértve a rugalmas fonott opciókat, amikor a mozgás és a megbízhatóság számít. A vásárlók számára a nyerés a változékonyság csökkentése: következetes A felépítés és a kiszámítható kezelés az összeszerelés során kevesebb meglepetést jelent az üzembe helyezéskor.

Bevált telepítési gyakorlatok, amelyek megakadályozzák az újrafeldolgozást

A legtöbb földelési hibát nem maga a vezető okozza, hanem a kivitelezés. Íme egy terepen bevált megközelítés, amely megtartja aFöldelő vezetékévek óta megbízható:

Egy egyszerű szokás, amely megkíméli a fejfájást: a földelési pontokat kritikus biztonsági alkatrészekként kezelje, ne „kiegészítő csavarokkal”. Címkézze fel, vizsgálja meg, és tartsa hozzáférhető helyen.

Gyakori hibák és gyorsjavítások

Itt vannak a legtöbb ügyfélpanaszt okozó visszaeső jogsértők, valamint a leggyorsabb korrekciós intézkedések:

• Földelés festett fémre:húzza le a festéket a fülek területéről, és használjon megfelelő kötőelemeket.
• Alulméretezett vezető „mert nem viszi az áramot”:méret a hibaállapotokhoz, nem normál működéshez.
• Szilárd huzal használata mozgó ajtókon:kapcsoljon sodrott vagy fonott földelő vezetékre húzásmentesítővel.
• Meglazult kötőelemek vibráció után:alkalmazza a megfelelő forgatónyomaték gyakorlatot, adott esetben reteszelő hardvert, és a beégés után ismételje meg a nyomaték ellenőrzését.
• Zavaros marás éles szélek közelében:élvédelmet, tömítéseket és bilincseket ad hozzá; a földi utat fizikailag védeni kell.
• Többféle földelt/semleges kötés ott, ahol nem kellene:tekintse át a rendszerdiagramot, és javítsa ki a kötési pontokat a szabvány és a helyszíni szabályok szerint.

Ellenőrzési és karbantartási tippek

A Földelő vezetékcsak annyira megbízható, mint a leggyengébb kapcsolata. Építse be ezeket az ellenőrzéseket a rutin karbantartásba, különösen erős vibrációjú ill kültéri telepítések:

• Szemrevételezéses ellenőrzés:keresse az elszíneződést, a kopott fonat, a fülek körüli korróziót és a laza bilincseket.
• Mechanikai ellenőrzés:finoman tesztelje a mozgást a terminálokon; bármi, ami inog, a jövő kudarca.
• Folyamatos helyszíni ellenőrzések:ellenőrizze az alacsony ellenállást az alváz/ajtó és a földelő rúd között a tervezett leállások során.
• Környezetvédelmi tömítés:nedves vagy korrozív helyeken javítsa a tömítést, és vegye figyelembe a korrózióálló anyagokat és védőburkolatokat.
• Dokumentáció:rögzítse a földelési teszt eredményeit és az esetleges változtatásokat – a jövőbeni hibaelhárítás drámaian gyorsabbá válik.

GYIK

K: Használhatok bármilyen vezetéket földelő vezetékként, ha „fémhez csatlakozik”?
V:Alkalmasnak kell lennie az alkalmazáshoz, és a szabályozó kódja/szabványa szerinti hibaáram-utakhoz megfelelő méretezésűnek kell lennie. Ezenkívül a lezárási mód és az érintkezési felület előkészítése ugyanolyan fontos, mint maga a vezető.

K: Miért látok zajt vagy instabil érzékelőt akkor is, ha a földelő vezeték csatlakoztatva van?
V:A gyakori okok közé tartozik a laza kötési pontok, a rossz elvezetés a nagyáramú kábelek közelében, a több kötési pont, amelyek keringő áramot hoznak létre, vagy gyenge referenciapont a panelek között. Javítsa a kötés integritását, válassza el az érzékeny jelutakat az áramvonalaktól, és ellenőrizze, hol fordulnak elő kötések.

K: Mikor érdemes fontolóra venni a fonott földelővezetéket?
V:Mozgás vagy vibráció esetén – ajtók, csuklópántos burkolatok, gépvédők, rugalmas csatlakozások vagy bármely más hely, ahol a szilárd vezető idővel elfárad. A fonott opciókat gyakran választják az időszakos folytonossági hibák csökkentése érdekében.

K: A vastagabb földelő vezeték mindig jobb védelmet jelent?
V:Nem automatikusan. A cél egy alacsony impedanciájú hibaút, amely megfelel a védőeszköznek és a telepítési szabályoknak. A túlméretezés útválasztási/lezárási problémákat okozhat, ha a fülek és a hardver nem egyezik. A „helyesen méretezett + helyesen beszerelve” veri a „nagyon vastag + rosszul lezárt” kifejezést.

K: Miért kapcsol ki a megszakítóm vagy az RCD/RCBO-m az indítás során, még akkor is, ha semmi sem „hibás”?
V:Indítási tranziensek, szűrőkből/VFD-kből származó szivárgó áramok, nedvesség vagy instabil kötés kioldást okozhat. Ellenőrizze a földelés folytonosságát, ellenőrizze a szigetelés állapotát, ellenőrizze a védőeszköz megfelelő típusát, és ellenőrizze a földelés/kötés elrendezését a nem szándékolt párhuzamos utak szempontjából.

K: Mi a leggyorsabb módja annak, hogy megbizonyosodjon arról, hogy a Ground Wire kapcsolatom működik-e?
V:Végezzen folytonossági próbát a berendezés alváza (és az ajtók/védőburkolatok) és a fő földelőrúd között, majd ellenőrizze, hogy a csatlakozók szorosak és tiszta fémre vannak-e ragasztva. Dokumentálja az eredményt, hogy az idő múlásával bekövetkező változások könnyen észrevehetők legyenek.

Utolsó elvitel

A Földelő vezetéknem csupán biztonsági formalitás – ez egy teljesítménykomponens. Csökkenti az áramütés kockázatát, javítja a rendszer stabilitását, védi az elektronikát, és időt takarít meg az üzembe helyezés során azáltal, hogy megelőzi a napokat pazarló „szellemhibákat”. Ha a földelést tervezett rendszerként kezeli (nem utólagos gondolatként), biztonságosabb telepítést és nyugodtabb karbantartó csapatokat kap.

Ha földelő vezetékeket ad meg panelekhez, berendezések burkolatához vagy rugalmas kötési pontokhoz,Dongguan Quande Electronics Co., Ltd.segíthet a karmester stílusának a valós működési feltételekhez való igazításában. Készen áll az utómunkálatok csökkentésére és a megbízhatóság javítására?Vegye fel velünk a kapcsolatotjelentkezési adataival, és segítünk kiválasztani a környezetéhez, a mozgási igényeihez és a telepítési munkafolyamathoz illeszkedő földelési megoldást.
