Hogyan javítja a rézszálas huzal a táp- és vezérlőkábelek megbízhatóságát?

Absztrakt

A megfelelő vezető kiválasztása azon döntések közé tartozik, amelyek egészen addig egyszerűnek tűnnek, amíg egy projekt a valóságban meghiúsul: túlmelegedés egy szűk vezetékben, törött szálak a lezárásnál, instabil leolvasások a vezérlőáramkörökben vagy rezgési fáradtság okozta leállás.Réz sodrott huzal gyakran úgy választják ki, hogy pontosan ezeket a problémákat megelőzzék – a vezetőképesség, a rugalmasság és a mechanikai tartósság egyensúlyával. Ebben a cikkben áttekintem a vásárlók leggyakoribb problémáit (feszültségesés, hajlítási sugár, lezárás minősége, korrózióveszély, ellenőrzési szabványok és szállítói konzisztencia), és bemutatom, hogyan kell meghatározni a megfelelő pászmaszerkezetet, méretet és felületkezelést az alkalmazáshoz. Praktikus ellenőrző listákat, összehasonlító táblázatokat és egy áttekinthető GYIK részt is találhat, így a „szerintünk ez rendben van” helyett a „tudjuk, hogy ez kitart” felé válthat.

Tartalomjegyzék

• Cikkvázlat
• Ügyfélfájdalompontok Ez megoldja
• Mi az a rézszálas huzal
• Amikor a Stranded Solidot ver
• Hogyan határozzuk meg találgatások nélkül
• Összehasonlító táblázat
• Leállítási és telepítési tippek
• Minőségellenőrzés, amelyet a vevők kérhetnek
• Közös alkalmazások
• Következetes beszállító kiválasztása
• GYIK
• Következtetés

Cikkvázlat

• Határozza megRéz sodrott huzalés azokat a problémákat, amelyek megelőzésére hivatott
• Térképezze fel a valódi vásárlói fájdalompontokat a karmesterválasztásokhoz
• Magyarázza el a sodrás felépítését, méretét és felületi lehetőségeit (csupasz vs ónozott)
• Adjon meg egy gyakorlati specifikációs ellenőrzőlistát
• Mutasson egy összehasonlító táblázatot, hogy nyilvánvalóvá tegye a kompromisszumot
• A fedezet felmondása, ellenőrzése és szállítói ellenőrzése
• Válaszoljon a beszerzési csapatok és mérnökök által legtöbbször feltett kérdésekre

Ügyfélfájdalompontok Ez megoldja

A legtöbb panasz, amit a karmesterekkel kapcsolatban hallok, valójában nem a fémre vonatkozik – hanem arra, amit a karmesternek nem sikerült túlélnie. Itt vannak a problémákRéz sodrott huzaláltalában a következők csökkentésére választják:

• Repedés vagy törés a végződéseknél:az ismételt hajlítás, vibráció vagy szoros vezetés kifáraszthatja a szilárd vezetőket.
• Forró pontok és túlmelegedés:az alulméretezett vezetők vagy a rossz végződések ott termelnek hőt, ahol a legkevésbé szeretné.
• Feszültségesés és instabil teljesítmény:a hosszú kábelfutások vagy a nagy áramterhelések az alul meghatározott vezetéket büntetik.
• Korrózió által okozott hibák:páratartalom, sós levegő és vegyi expozíció megtámadhatja a vezetékeket és a csatlakozásokat.
• Inkonzisztens tételek a szállítóktól:A szálak száma, az átmérőtűrés és a felület állapota változhat, ha a folyamatszabályozás gyenge.
• Lassú telepítés és átdolgozás:az útválasztás és a lezárás során megküzdő kábelek időbe és munkába kerülnek.

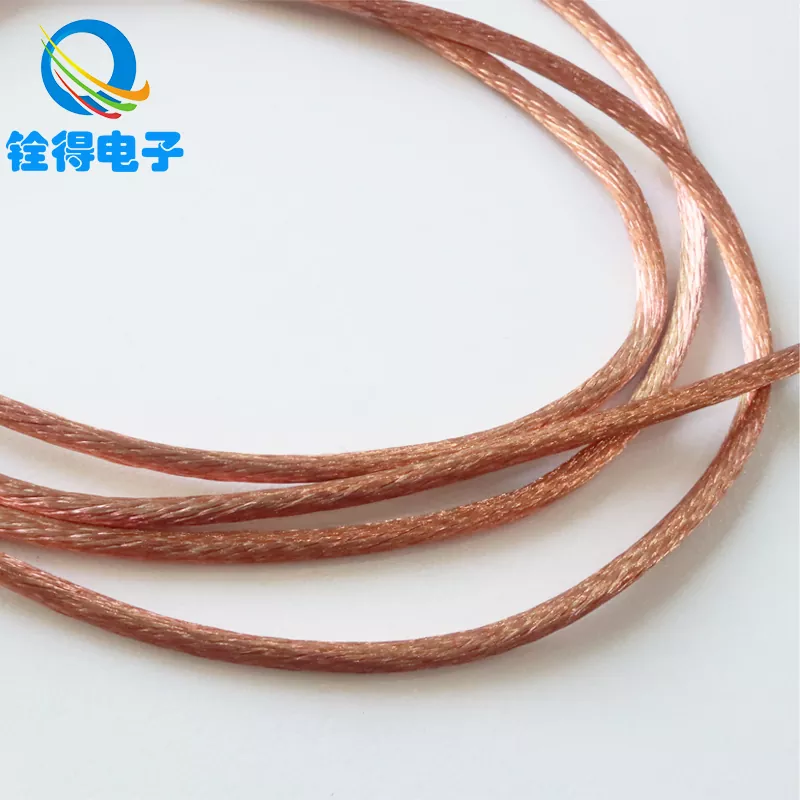

Mi az a rézszálas huzal

Réz sodrott huzaltöbb kisebb rézszálat (szálat) egyetlen meghatározott keresztmetszetű vezetővé csavarva előállított vezető. Egyetlen merev fémdarab helyett egy köteget kap, amely megosztja a mechanikai feszültséget sok szálon. Ez a tervezés fontos, mert a legtöbb valós telepítés mozgással jár – a motorok vibrációjával, a hevederek meghajlásával, a vezérlőpaneleken belüli szűk hajlításokkal vagy a szekrényajtók ismételt nyitásával és zárásával.

A „sodort” rész nem csak egy kényelmi funkció, hanem egy megbízhatósági jellemző. A több szál (és az egyes szálak kisebb átmérője) általában jobb rugalmasságot jelent, ami általában kisebb fáradtságot jelent a feszültségi pontokon. A bökkenő az, hogy a rugalmasságot megfelelő felmondási módokkal kell párosítani, különben pont ott veszítheti el a juttatást, ahol a legnagyobb szüksége van rá.

Amikor a Stranded Solidot ver

Ha a telepítés teljesen statikus, nagy hajlítási sugárral és minimális vibrációval, a tömör vezetékek tökéletesen elfogadhatók lehetnek. De az elakadt karmesterek gyakran nyernek az alábbi helyzetek bármelyikében:

• Rezgés:motorok, kompresszorok, szivattyúk, ventilátorok, szállítószalagok és mobil berendezések.
• Gyakori mozgás:ajtóhurkok, robotkarok, vontatóláncok, kézi szerszámok, hordozható generátorok.
• Összetett útválasztás:szűk panelek, kábeltálcák többszörös irányváltással, kompakt készülékek.
• Nagy sűrűségű bekötés:ahol a szerelőknek gyorsaságra és kiszámítható kezelésre van szükségük.
• Karbantartási ciklusok:minden olyan környezet, ahol a kábelek megsérülnek a szervizelés során.

A gyakorlatias keretezési mód: ha el tudja képzelni, hogy egy kábel ütődik, húzódik, meghajlik vagy csak egy kicsit is vibrál – válasszonRéz sodrott huzalmajd helyesen végezze el a lezárásokat.

Hogyan határozzuk meg találgatások nélkül

Sok beszerzési megrendelés meghiúsul, mert „rézszálas”-t ad meg anélkül, hogy meghatározná a teljesítményt befolyásoló alkatrészeket. Íme egy tiszta ellenőrző lista, amelyet átadhat a mérnököknek, a beszerzéseknek vagy a kábelszerelő partnerének:

• Vezető mérete:AWG vagy mm², az aktuális terhelés, a megengedett feszültségesés és a hőmérséklet-emelkedés alapján választva.
• Stranding konstrukció:szálszám és egyedi szálátmérő (a rugalmasság ettől függ).

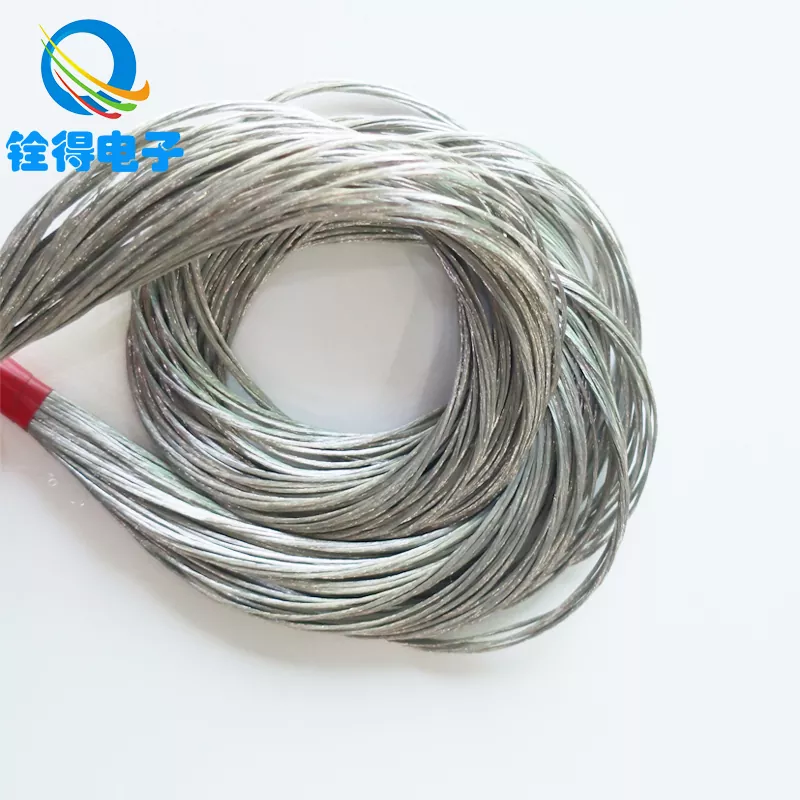

• Felületkezelés:csupasz réz vagy ónozott réz (gyakran a korrózióállóság és a forraszthatóság miatt választják).
• Lágyított állapot:a lágyabb réz javítja a rugalmasságot; A keményebb réz ellenáll a deformációnak, de kevésbé hajlik.
• Működési környezet:páratartalom, só, vegyszerek, hőmérséklet-tartomány és várható rezgésszint.
• Felmondás módja:krimpelés, forrasztás, érvéghüvely, fül vagy csavaros bilincs – mindegyik előnyben részesít bizonyos szálstílusokat.
• Megfelelőségi követelmények:Ha az Ön iparága speciális szabványokat követel meg, írja le azokat a PO-ban.
• Csomagolás és kezelés:orsóméret, vágási hossz tűrés, címkézés és tétel nyomon követhetősége.

Egy fontos vásárlói valóság: ha nem határozza meg a sodrás konstrukciót, akkor előfordulhat, hogy olyan vezetéket kap, amely műszakilag megfelel a méretnek, de nagyon eltérően viselkedik a telepítés során.

Összehasonlító táblázat

Használja ezt a táblázatot, hogy gyorsan igazítsa a vezetőválasztást a kockázatokhoz, a környezethez és a telepítési viselkedéshez:

Leállítási és telepítési tippek

Sok „huzalminőségi” panasz valójában álcázott lezárási probléma. A sodrott vezetők jobban teljesítenek, mint a tömör vezetők, de csak akkor, ha védi a szálakat a csupaszítás és lezárás során.

• Használjon megfelelő sztrippelőt:kerülje a beszakadozó szálakat – a bevágások rezgés hatására repedéseket okoznak.
• A szálak szétcsúszásának megakadályozása:ha csavaros bilincsbe kerül, a érvéghüvelyek drámaian javíthatják a konzisztenciát.
• Krimpelés helyesen:igazítsa a füleket a vezető méretéhez és a sodrás típusához; ha lehetséges, ellenőrizze a krimpelés magasságát/formáját.
• Tartsa be a hajlítási sugarat:a szoros kanyarok a végpontok közelében ismétlődő feszültséget okoznak; útvonal finom átmenetekkel.
• Szabályozza a hőt:a túlmelegedés felgyorsítja a szigetelés öregedését és növeli az ellenállást a csatlakozásoknál.
• Címke és nyomkövetés:különösen a vezérlővezetékeknél – a rossz vezetékek elektromos „zaj”-problémáknak tűnhetnek.

Ha hevedereket épít, fontolja meg, hol történik a mozgás, és ennek megfelelően válassza ki a szálszerkezetet. A lényeg aRéz sodrott huzala mechanikus valóság túlélése, nem az elméleti rajzok.

Minőségellenőrzés, amelyet a vevők kérhetnek

Ha valaha is kapott olyan tételt, amely „jól néz ki”, de az összeszerelés során másként viselkedik, már tudja, miért számít a következetesség. Íme a kérhető és ellenőrizhető gyakorlati ellenőrzések:

• Vezeték átmérője és tűrés:megerősíti, hogy a vezeték megfelel a mérettel szemben támasztott elvárásoknak a sorkapcsokkal és szigetelőrendszerekkel szemben.
• A szálak száma és átmérője:védi a rugalmasságra és a felmondási teljesítményre vonatkozó feltételezéseket.
• Felületi állapot:tiszta, egyenletes felület csökkenti az érintkezési ellenállást és javítja a forrasztás megbízhatóságát.
• Folytonossági és ellenállási mintavétel:korán észleli a folyamat sodródását.
• A tétel nyomon követhetősége:elszámoltathatóságot biztosít, ha hónapokkal később jelentkezik a probléma.

Sok vásárló számára nem a túlzott tesztelés a cél, hanem az átdolgozás megakadályozása. Egy kis ellenőrzésRéz sodrott huzalnapokig spórolhat a későbbi hibaelhárítástól.

Közös alkalmazások

Az alkalmazások köre széles, de a kiválasztás logikája általában ugyanaz: megfeleljen az aktuális igényeknek és a mechanikai igénybevételnek. A tipikus használati esetek a következők:

• Áramelosztás:kapcsolóberendezések, panelek, buszkapcsolatok (megfelelő fülekkel), inverterek, UPS rendszerek.
• Motorok és transzformátorok:tekercsek és vezetékek, ahol a rezgés és a hő valódi tényezők.
• Vezérlő- és jelvezetékek:automatizálási szekrények, PLC vezetékek, érzékelők (különösen, ahol az útvonal szűk).
• Kábelköteg és kábel szerelvények:készülékek, orvosi berendezések, világítás és fogyasztói elektronika.
• Kültéri vagy párás környezetben:olyan berendezések, amelyek ónozott vezetékekkel és stabil végződésekkel rendelkeznek.

Következetes beszállító kiválasztása

A specifikációkon túl a legnagyobb rejtett kockázat a beszállítói inkonzisztencia: egy huzal, amely megfelel a méretnek a papíron, de a sodrás, a felület vagy az izzítás tételenként változó, csendesen szabotálja az összeszerelés hozamát. Ha egy eladót minősít aRéz sodrott huzal, kérjen bizonyítékot a stabil gyártásellenőrzésről, a tételek egyértelmű nyilvántartásáról és az ismételhető ellenőrzési rutinokról.

Dongguan Quande Electronics Co., Ltd. réz sodrott vezetékeket szállít, amelyeket a gyakorlati gyártási igényekhez terveztek – stabil sodrású konstrukciók, ellenőrzött felületkezelés és olyan dokumentáció, amely segít a vásárlóknak csökkenteni az utómunkálatokat és felgyorsítani a jóváhagyásokat. Ha hosszú távú termelést vásárol, ez a konzisztencia legalább annyira számít, mint az ár.

• Minta jóváhagyásának kérése:erősítse meg a csupaszítási/lemondási viselkedést a saját folyamatában.
• A szerkezet zárolása:határozza meg a szálak számát/átmérőjét, hogy a cserék ne változtassák meg a teljesítményt.
• A csomagolás megerősítése:a megfelelő orsó csökkenti a csavarodást és a telepítési károkat.
• Megállapodás a nyomon követhetőségről:győződjön meg arról, hogy a kötegazonosítók értelmesek és megmaradnak.

GYIK

K:IsRéz sodrott huzalmindig jobb, mint a tömör réz?
V:Nem mindig. Ha a vezetékek teljesen statikusak, és bizonyos telepítéseknél maximális merevséget szeretne, a szilárd anyag jól működik. A sodratt általában akkor választják, ha a rugalmasság, a rezgésállóság vagy a könnyebb útválasztás számít.

K:A nagyobb szálszám automatikusan magasabb minőséget jelent?
V:Ez általában nagyobb rugalmasságot jelent, ami javíthatja a fáradási élettartamot mozgó vagy vibráló alkalmazásoknál. De megfelelő lezárási módszerekkel (gyakran érvéghüvelyekkel vagy megfelelő krimpelősarukkal) kell párosítani, hogy elkerüljük a szálak szétcsúszását és az inkonzisztens érintkezést.

K:Mikor válasszak ónozott rezet a csupasz réz helyett?
V:Ónozott rezet válasszon, ha nagyobb a korrózió kockázata (páratartalom, tengeri levegő, vegyi expozíció), vagy ha fontos a forrasztás stabilitása. A csupasz rezet gyakran előnyben részesítik ellenőrzött beltéri környezetben, ahol a költség és a maximális vezetőképesség a prioritás.

K:Mi okozza a túlmelegedést, ha a vezeték mérete megfelelőnek tűnik?
V:A leggyakoribb okok a lezárási problémák (laza csavarok, gyenge krimpelés, szálkárosodás) és az elvezetési problémák (a kötegelt kábelek hőt zárnak be). A vezeték mérete segít, de a csatlakozások és a telepítési gyakorlatok gyakran meghatározzák a valós hőmérséklet-emelkedést.

K:Mit tegyek a megrendelésnél, hogy elkerüljem a „rossz” sodrott vezetéket?
V:Adja meg a vezeték méretét (AWG vagy mm²), a sodrás felépítését (szálszám és szálátmérő), a felületi minőséget (csupasz vagy ónozott) és a környezeti vagy lezárási korlátozásokat. Ha csak azt írja be, hogy „rézszálas”, akkor olyan eltéréseket kockáztat, amelyek megváltoztatják az összeszerelés viselkedését.

Következtetés

A megbízható elektromos rendszerek nem a táblázatokban hibáznak – a feszültségpontokon: szűk kanyarokban, vibráló paneleken, nedves burkolatokon és rohanó végpontokon.Réz sodrott huzalnépszerű, mert ezekre a feszültségi pontokra tervezték, és az erős vezetőképességet a mechanikai rugalmassággal ötvözi. Ha meghatározza a sodrási konstrukciót, kiválasztja a környezetnek megfelelő felületkezelést, és megfelelően lezárja, jelentősen csökkenti az utómunkálatokat és az állásidőt.

Ha a lehetőségeket értékeli, vagy segítségre van szüksége egy elakadt konstrukciónak az alkalmazásához való illesztésében, forduljon a következőhözDongguan Quande Electronics Co., Ltd.és ossza meg áram-, feszültség-, útválasztási korlátait és környezeti adatait – akkorlépjen kapcsolatba velünkhogy kérjen mintákat vagy személyre szabott ajánlást a következő projektjéhez.
