Miért válasszon rézfonott vezetékeket a rugalmas, alacsony ellenállású csatlakozásokhoz?

Absztrakt

Rézfonott huzaloka „csendes hősök” a földelési rendszerekben, az áramelosztásban, a hegesztőberendezésekben, a kapcsolóberendezésekben, az akkumulátorokban és a vibrációra hajlamos gépekben. A vásárlók általában nem küzdenek magával a „fonat” gondolatával – küzdenek az eredményekkel: instabil földelés, túlmelegedett jumperek, repedt fülek, váratlan leállások és tételenkénti inkonzisztens minőség. Ez az útmutató leírja, hogyan működnek a rézfonatos vezetékek, hol teljesítenek jobban a tömör vezetékeknél, hogyan kell meghatározni a megfelelő fonatot, és hogyan lehet elkerülni a leggyakoribb beszerzési hibákat. Útközben találsz kiválasztási ellenőrző listákat, egy praktikus összehasonlító táblázatot és egy hibaelhárítási részt, így az alkalmazásod a megfelelő konstrukcióhoz illesztheted.

Tartalomjegyzék

• Vázlat
• Mik azok a rézfonott huzalok és hol használják őket?
• Milyen fájdalompontokat oldanak meg a rézfonott huzalok?
• Hogyan határozza meg a megfelelő fonatot?
• A fonat opciók gyakorlati táblázatban összehasonlítva
• Hogyan telepíti és karbantartja a fonott kapcsolatokat?
• Hibaelhárítás: Miért melegszik túl vagy tönkremegy a fonat?
• Milyen minőségellenőrzések számítanak valójában a vásárlóknak?
• GYIK
• Záró gondolatok

Vázlat

• Határozza meg a rézfonott vezetékeket és a tipikus „jumper/földelő heveder” használati eseteit
• Csatlakoztassa a vásárlói fájdalompontokat a mérhető műszaki követelményekhez
• Magyarázza el a legfontosabb jellemzőket: keresztmetszet, szálszám, bevonat, szigetelés, lezárások
• Adjon meg döntési táblázatot és vevői ellenőrzőlistát
• Ismertesse a telepítési gyakorlatokat, amelyek megakadályozzák a hotspotokat és a korai meghibásodásokat
• Ossza meg a túlmelegedés, korrózió, kopás és repedés hibaelhárítási térképét
• Mutassa meg, mit kell kérnie egy szállítótól az egyenletes minőség és a nyomon követhetőség érdekében

Mik azok a rézfonott huzalok és hol használják őket?

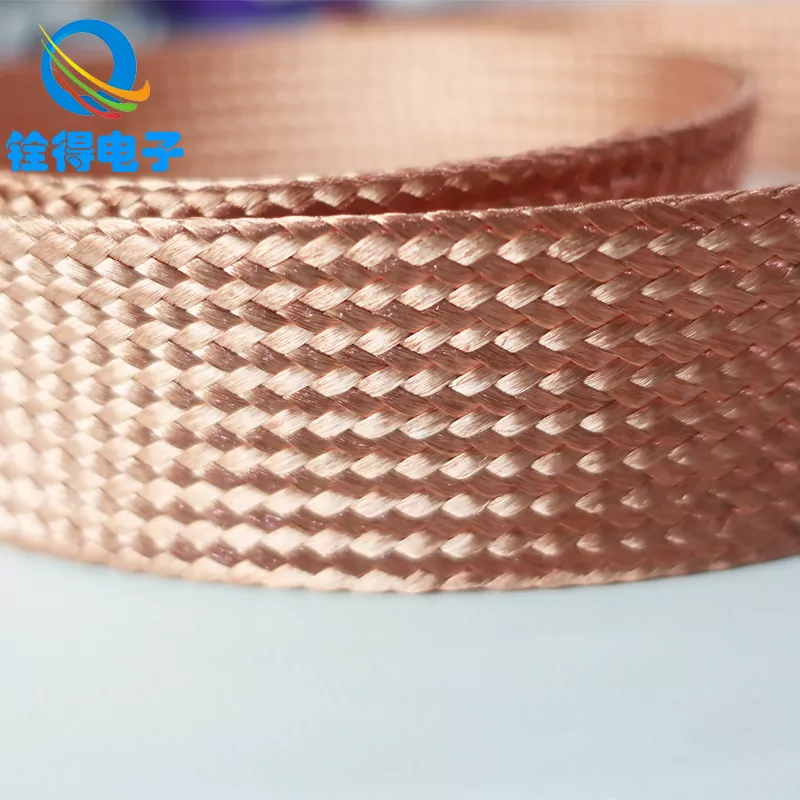

A rézfonott huzalok rugalmas vezetékek, amelyeket sok finom rézszál lapos vagy csőszerű fonattá szövésével készítenek. Ahelyett, hogy egy merev magon keresztül erőltetné az áramot, a fonat több szálon és nagyobb felületen osztja szét az áramot. Ez az oka annak, hogy a fonott huzalok olyan népszerűek olyan helyeken, ahol a mozgás, a vibráció és az ismételt hajlítás elfárasztja a szilárd vezetőt.

A gyakori alkalmazások a következők:

• Földelő és kötőhevederekszekrényekhez, panelekhez, gyűjtősínekhez és házakhoz
• Rugalmas jumperekkapcsolóberendezésekben, transzformátorokban és UPS-rendszerekben
• Akkumulátor és inverter csatlakozásokahol gyakori a vibráció és a hőciklus
• Hegesztő berendezésekés nagyáramú ideiglenes kapcsolatok
• Vasúti, autóipari és ipari gépekrezgésálló földelést igényel
• EMI vezérlésárnyékolási/földelési utakon, ahol az alacsony impedancia számít

Sok valós összeállításban nem maga a fonat az egyetlen alkatrész – a lezárási lehetőségek (fülek, érvéghüvelyek, hegesztett végek), a bevonat és a szigetelés határozzák meg, hogy a csatlakozás stabil marad-e több hónapos vagy éves üzemelés után is.

Milyen fájdalompontokat oldanak meg a rézfonott huzalok?

A legtöbb vásárló rézfonott huzalokat keres, miután azokat már elégették – néha szó szerint. Íme azok a fájdalompontok, amelyeket a fonat kijavítására terveztek, és mire kell figyelni, hogy ne ismételje meg ugyanazt a hibát más cikkszámmal.

• A rezgéstől megrepedt vezetők
  A tömör huzal és számos kábelszerkezet megkeményedhet és megrepedhet a végpontok közelében, amikor a berendezés vibrál. A fonott vezetők elosztják a feszültséget számos szál között, csökkentve a koncentrált kifáradási pontokat.
• Forró pontok az ízületeknél
  A túlmelegedés ritkán abból adódik, hogy a fonat „nem elég réz”. Általában a nagy érintkezési ellenállásból adódik: gyenge krimpelés, egyenetlen összenyomás, oxidáció vagy nem illeszkedő fülméret. A jól elkészített fonat és a megfelelően megtervezett végződés csökkenti az ellenállást és kontroll alatt tartja a hőmérséklet emelkedését.
• Megbízhatatlan földelés és zavaró hibák
  A földi útvonalaknak állandó alacsony impedanciára van szükségük. A fonott hevedereket gyakran választják, mert rugalmasságuk megőrzi az érintkezés integritását, amikor az ajtók, zsanérok, motorok vagy mozgatható szerelvények elmozdulnak.
• Korrózió nedves vagy tengerparti környezetben
  A csupasz réz oxidálódhat; zord környezetben sok vásárló inkábbónozott rézfonott vezetékeka jobb korrózióállóság és stabilabb, hosszú távú vezetőképesség érdekében a felületen.
• Szerelési fejfájás
  A fonatokat könnyű vezetni szűk helyeken és a sarkok körül. De ha a szálak száma vagy a szövés sűrűsége rossz, a telepítők kopást, rendetlen vágásokat vagy egyenetlen összenyomást tapasztalhatnak a fülek alatt.

Ha azt akarod, hogy az egyik „vevő igazsága” elvegye: a fonat rugalmassága az előny, de a felmondás az eredmény. Adja meg mindkettőt.

Hogyan határozza meg a megfelelő fonatot?

Amikor az emberek azt mondják: „Rézfonott vezetékekre van szükségem”, akkor gyakran egészen más dolgokat értenek alatta: könnyű kötőheveder, nagyáramú jumper vagy árnyékoló lefolyó. A hibás árajánlatok és a nem egyező szállítmányok elkerülése érdekében adja meg a fonatot az alkalmazás előtti részletekkel.

1) Elektromos szükséglet: áram, munkaciklus és megengedett hőmérséklet-emelkedés

• Határozza meg a folyamatos vagy szakaszos áramot (és a csúcsáramot, ha releváns).
• Vegye figyelembe a környezeti hőmérsékletet, a burkolat szellőzését és a közeli hőforrásokat.
• Győződjön meg arról, hogy a heveder földelésre/kötésre (gyakran rövidebb és alacsonyabb feszültség) vagy terhelési áramra (gyakran nagyobb áramsűrűség aggályok) szolgál-e.

2) Keresztmetszeti terület és zsinór felépítése

• Egyenértékű keresztmetszet(gyakran mm²-ben hivatkoznak) praktikus módja a fonat méretének.
• A szál átmérője és a szálak számabefolyásolja a rugalmasságot és a tartósságot. Több, finomabb szál általában növeli a rugalmasságot.
• A fonat szélessége és vastagságabefolyásolja az illeszkedést a terminálok és az útválasztási kényszerek alatt.

3) Borítás és felületkezelés

• Csupasz réz: kiváló vezetőképesség, a legjobb ellenőrzött környezetekhez.
• Ónozott réz: jobb korrózióállóság, könnyebb forrasztás, általában ipari és tengeri környezethez választják.

4) Szigetelés és védelem

• Egyes fonatokat csupaszként szállítanak; mások PVC-t, szilikont, PET-hüvelyt vagy hőre zsugorodót használnak a kopás elleni védelemhez.
• Ha a fonat éles szélek vagy mozgó részek közelében fut, adjon meg védőhüvelyt vagy köpenyt.

5) Megszakítások: a megbízhatóságot meghatározó részlet

• Krimpelt fülek(gyűrű/ásó): általános, gyors és megbízható, ha megfelelő méretben és tömörítésben van.
• Préselt vagy hegesztett végek: csökkenti a szálak szétcsúszását, és javíthatja a konzisztenciát a nagy mennyiségű szerelvényeknél.
• A furat mérete, a nyelv szélessége és a csavar minősége: itt a kis eltérés laza illesztéseket és felmelegedést okoz.
• Hossz tűrés: sokkal többet számít, mint amennyit az emberek elvárnak szűk burkolatokban.

Egy praktikus beszerzési lépés: osszon meg egy egyszerű rajzot a hosszúsággal, a fonat szélességével/vastagságával, a lezárás típusával, a furatátmérővel és a bevonattal. Még egy alapvázlat is megakadályozhatja az egyhetes oda-vissza vándorlást.

A fonat opciók gyakorlati táblázatban összehasonlítva

Hogyan telepíti és karbantartja a fonott kapcsolatokat?

Még a prémium minőségű rézfonott huzalok is meghibásodhatnak, ha csak utólag telepítik őket. A legtöbb terepi probléma a kötés minőségére vezethető vissza. Íme egy tiszta, megismételhető megközelítés, amely alacsonyan tartja az ellenállást és megakadályozza a „rejtélyes felmelegedést”.

• Készítse elő az érintkező felületeket
  Távolítsa el a festéket, az oxidációt és a törmeléket a kötési ponton. Használjon megfelelő antioxidáns pasztát, ha a szabvány előírja.
• Használjon megfelelő hardvernyomatékot
  Az alulnyomaték mikroívet és hőt okoz; A túlzott nyomaték deformálhatja a füleket és csökkentheti a hatékony érintkezési felületet. Kövesse a hardver specifikációit, és adott esetben használjon alátéteket.
• Szabályozza a hajlítási sugarat és a feszültségmentességet
  Ne erőltessen szoros csavarást közvetlenül a fülnél. Finoman görbítse a fonatot, hogy a hajlítás a hossz mentén történjen, ne a végélén.
• Véd a kopás ellen
  Ha a fonat dörzsöli a fém széleit, adjon hozzá hüvelyt vagy tömítőgyűrűt. A kikopott szálak nem csak kócosak – meghibásodási pontokká válhatnak.
• Időszakos ellenőrzés zord környezetben
  Keressen elszíneződést (hő), zöld/fehér maradványokat (korrózió), meglazult csavarokat és szálsérüléseket a vágott éleknél.

A nagy vibrációjú berendezések előnyére válik egy egyszerű szabály: rövid bejáratási idő után ellenőrizze az első telepített tételt. Ha az ízületek hűvösek és stabilak maradnak, a vízkőképződés sokkal biztonságosabbá válik.

Hibaelhárítás: Miért melegszik túl vagy tönkremegy a fonat?

Ha egy rézfonat túlmelegszik, kezelje rendszerproblémaként – mert általában az. Használja ezt a gyors térképet, hogy megtalálja a kiváltó okot ahelyett, hogy vakon cserélné az alkatrészeket.

• Tünet: a fonat forró a fül közelében
  Valószínű okok: gyenge krimpelés, rossz fülméret, elégtelen összenyomás, oxidáció a csatlakozásnál, laza csavar, nem illeszkedő bevonat, szennyezett érintkezési felület.
• Tünet: forró pont a fonat közepén
  Valószínű okok: az áramhoz képest alulméretezett fonat, váratlan munkaciklus, hőforrás közelében történő elvezetés, ismételt hajlítás miatti belső szálkárosodás.
• Tünet: kopott és törött szálak
  Valószínű okok: éles élkopás, túlzott elmozdulás húzásmentesség nélkül, nem megfelelő vágási módszer, persely hiánya a súrlódási útvonalon.
• Tünet: korrózió vagy elszíneződés
  Valószínű okok: vegyi expozíció, páratartalom, galvanikus kölcsönhatás különböző fémekkel, ónozás hiánya ott, ahol szükséges.
• Tünet: időszakos földelés vagy zaj
  Valószínű okok: laza szerelés, festett felületek a hézag alatt, nem megfelelő érintkezési nyomás, szennyezett ragasztási pont.

Ha meg tudja mérni, tegye meg: a terhelés alatti hőmérséklet-emelkedés és az ízületek milliohmos ellenőrzése gyakran gyorsabban tár fel problémákat, mint a szemrevételezés önmagában.

Milyen minőségellenőrzések számítanak valójában a vásárlóknak?

Ha nagy méretben szerzi be a rézfonott huzalokat, a „jól néz ki” nem minőségi terv. Konzisztenciát, nyomon követhetőséget és annak bizonyítását szeretné, hogy a fonat és a lezárás ugyanúgy fog működni a kötegekben.

Az okos vásárlók általában a következőket kérik:

• Anyagellenőrzés: rézminőség és a bevonat típusa (csupasz/ónozott) egyértelműen feltüntetve
• Méretkonzisztencia: szélesség, vastagság, hossztűrések és lezárási geometria
• Megszüntetési folyamat vezérlése: krimpelő szerszámok szabványai vagy hegesztési/sajtolási módszerek dokumentációja
• Elektromos teljesítmény ellenőrzések: ellenállási célok, minta alapú vizsgálati tervek
• Mechanikai integritás: húzási tesztek a füleken/végszerelvényeken, ahol alkalmazható
• Csomagolási fegyelem: zúzódás, szennyeződés és száldeformáció megelőzése szállítás közben

Azoknak a vevőknek, akik stabil, hosszú távú beszállítói partnerre vágynak, érdemes olyan gyártóval is együttműködni, amelyik testre szabhatja a fonat geometriáját és a végződéseket az összeszerelősor korlátaihoz. Itt vanDongguan Quande Electronics Co., Ltd. gyakran pozicionálják: olyan rézfonott huzal opciókat biztosít, amelyek hozzáigazíthatók a földelő hevederekhez, rugalmas jumperekhez és az alkalmazás-specifikus csatlakozási kialakításokhoz – így nem kell „illeszteni” a szállítmány megérkezése után.

GYIK

Mi a különbség a rézfonott vezetékek és a szabványos rugalmas kábel között?

A flexibilis kábel kötegeli a szálakat a szigetelésen belül, és kiválóan alkalmas számos áramellátási alkalmazásra, de továbbra is képes a feszültséget a végpontok közelében koncentrálni, és nagyobb lehet a szűk útvonalakon. A rézfonott huzalok szövöttek, laposabbak, és általában akkor használatosak, ha nagy rugalmasságot, alacsony profilú elvezetést és stabil kötési/áthidaló teljesítményt kívánnak a vibrációnak kitett szerelvényekben.

Csupasz vagy ónozott rézfonott vezetéket válasszak?

Ha a környezet száraz és ellenőrzött, akkor a csupasz réz tökéletesen jó lehet. Ha páratartalomra, páralecsapódásra vagy hosszú élettartamra számít minimális karbantartás mellett, az ónozott rezet általában előnyben részesítik, mert lassítja a korróziót, és segít az illesztési felületek idővel stabilabbá tételében.

Hogyan méretezhetek egy fonatot az áramhoz?

Kezdje a szükséges folyamatos árammal, a csúcsárammal (ha van), a munkaciklussal és az elfogadható hőmérséklet-emelkedéssel. Ezután illessze a megfelelő egyenértékű keresztmetszeti területet, és győződjön meg arról, hogy a lezárási módszer nem okoz nagy ellenállást. Ha bizonytalan, készítsen prototípust és mérje meg a hőmérséklet-emelkedést valós terhelési körülmények között.

Miért melegszik fel a fonatom még akkor is, ha elég vastagnak tűnik?

Sok esetben nem a fonat a probléma, hanem az ízület. A gyenge krimpelés, a fül alatti oxidáció, a laza csavarok vagy a festett rögzítési felületek növelhetik az érintkezési ellenállást, ami hővé alakul. A megfelelő felület-előkészítés és az ellenőrzött lezárási folyamatok általában megoldják.

A rézfonatú vezetékek segíthetnek az EMI-n vagy az elektromos zajon?

Megtehetik, különösen egy jól megtervezett földelési és kötési stratégia részeként. A zsinór geometriája alacsony impedanciájú utakat kínálhat, amelyek segítik a földelés stabilizálását, de az EMI-vezérlés rendszerszintű – az útválasztás, a burkolat kötése és a csatlakozás integritása mind számít.

Milyen információkat kell küldenem a szállítónak, hogy pontos árajánlatot kaphasson?

Adja meg a szükséges hosszt, a fonat szélességét/vastagságát (vagy ezzel egyenértékű keresztmetszetét), a csupasz kontra ónozott, szigetelési/hüvelyes szükségleteket, a lezárás típusát (fül/hegesztett/préselt), a furat átmérőjét, mennyiségét és az alkalmazásra vonatkozó megjegyzéseket (rezgés, hőmérséklet, környezet). Egy egyszerű rajz gyakran a leggyorsabb módja a félreértések elkerülésének.

Záró gondolatok

A rézfonatú vezetékek praktikus fejlesztést jelentenek, ha az elsődleges szempont a megbízhatóság mozgás közben: kevesebb repedt vezeték, stabilabb földelés, és a kapcsolatok, amelyek nem lazulnak meg „titokzatosan” az idő múlásával. A trükk az, hogy hagyjuk abba a fonat áruként való kezelését, és kezdjük el tervezett alkatrészként kezelni: méretezzük a munkához, határozzuk meg a környezetnek megfelelő bevonatot, és szabályozzuk az ellenállást és a hőt meghatározó lezárási részleteket.

Ha egyszerűsíteni szeretné a rézfonott vezetékek specifikációját, testreszabását és megismételhető minőségét – különösen a földelő hevederek és a rugalmas jumper-szerelvények esetében –, akkor működjön együtt egy olyan gyártóval, aki képes a zsinór felépítését az Ön valós telepítési korlátaihoz igazítani.Dongguan Quande Electronics Co., Ltd.támogathatja az alkalmazásalapú fonatválasztást és a személyre szabott végződéseket, amelyek segítenek csökkenteni a hibákat, leegyszerűsíteni az összeszerelést, és hűvösebben és stabilabban működni –lépjen kapcsolatba velünkmegbeszélni az igényeit.
