Hogyan javíthatja a rézfonat a földelést és az EMI-vezérlést?

Absztrakt

Rézfonategyike azoknak a „kis részeknek”, amelyek csendesen eldöntik, hogy egy rendszer sziklaszilárdnak érzi-e magát, vagy a zaj, a hő és az időszakos hibák rejtélyes dobozává válik. Ha valaha volt dolgod olyan földelőhevederrel, amely felforrósodik, zavaróan zúgó szekrényekkel vagy olyan rugalmas csatlakozással, amely a lehető legrosszabbkor reped, ez az útmutató neked szól. Leírjuk, mit csinál valójában a Copper Braid, miért nem működik valós telepítéseknél, és hogyan kell kiválasztani, megszüntetni és karbantartani, hogy a földelés és az árnyékolás stabilak maradnak hosszú távon.

Tartalomjegyzék

• Vázlat
• A valós fájdalompontok rézfonat megoldja
• Mi az a rézfonat (és mi nem)
• Hogyan válasszunk rézfonatot találgatások nélkül
• Gyors kiválasztási táblázat
• Leállítás és telepítés, amely nem sikerül
• Gyakorlati ellenőrzések és ellenőrzések
• Gyakori hibák és egyszerű javítások
• Tipikus használati esetek és a megfelelő fonat illesztése
• GYIK
• Következő lépés

Vázlat

1. Határozza meg a fájdalom pontját: hő, vibrációs fáradtság, zaj, korrózió vagy helyszűke
2. Ellenőrizze a feladat típusát: földelő heveder, kötés, árnyékoló hüvely vagy rugalmas csatlakozó
3. Válassza ki a fonat típusát: lapos vagy csőszerű, csupasz vagy ónozott, finom vs durva szál
4. Méretezze a célnak megfelelően: keresztmetszeti terület, hossz és megengedett hőmérséklet-emelkedés
5. Megfelelő lezárás: krimpelés, hegesztés/forrasztás vagy forrasztás (csak adott esetben)
6. Terepen ellenőrizze: ellenállás, hőmérséklet és terhelés alatti „mozgásteszt”.

A valós fájdalompontok rézfonat megoldja

Az emberek ritkán „akarják” a rézfonatot. Amit akarnak, az a probléma, hogy ne történjen meg. Íme a Copper Braid legfontosabb fájdalompontjai, amelyek kezelésére készült:

• Szakaszos földelésvibráció, ajtómozgás vagy hőtágulás okozta
• EMI problémákpéldául instabil jelek, zajos érzékelők vagy megfelelőségi fejfájás
• Forró pontokrugalmas jumpereknél, ahol a szilárd kábel nem képes túlélni az ismételt mozgást
• Korróziószabad kötési pontokon, különösen nedves vagy sós környezetben
• A tér korlátaiahol egy kerek kábel túl merev vagy túl terjedelmes a biztonságos elvezetéshez

A fő előny a rugalmasság. A Copper Braid a hajlítási feszültséget szétosztja számos finom szálon, ami segít jobban tolerálni a mozgást, mint egy merev vezető. Széles érintkezési felületet is biztosíthat a ragasztási és árnyékolási alkalmazásokhoz – megfelelő telepítés esetén.

Mi az a rézfonat (és mi nem)

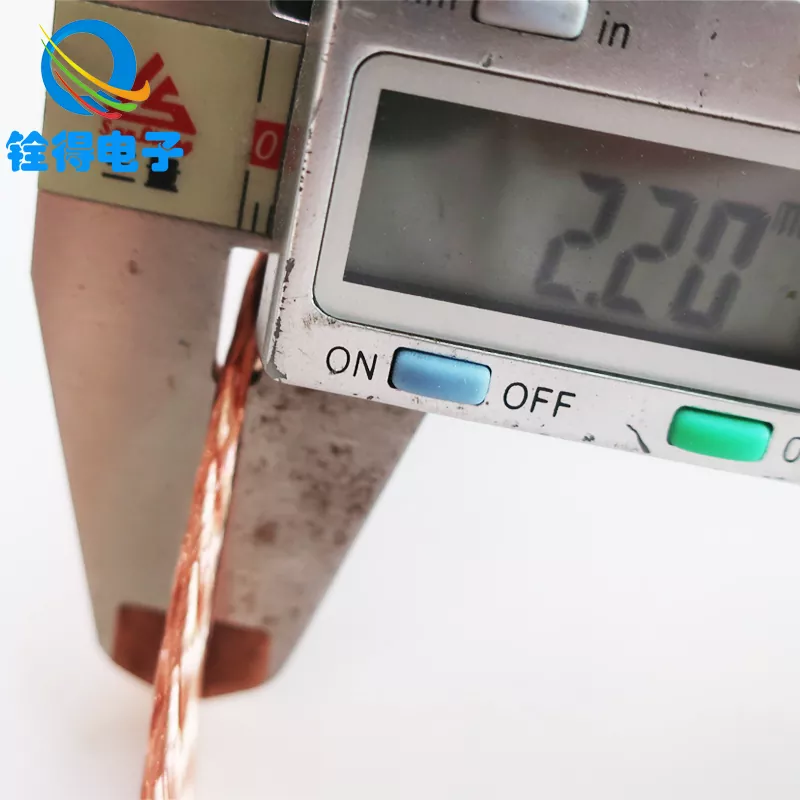

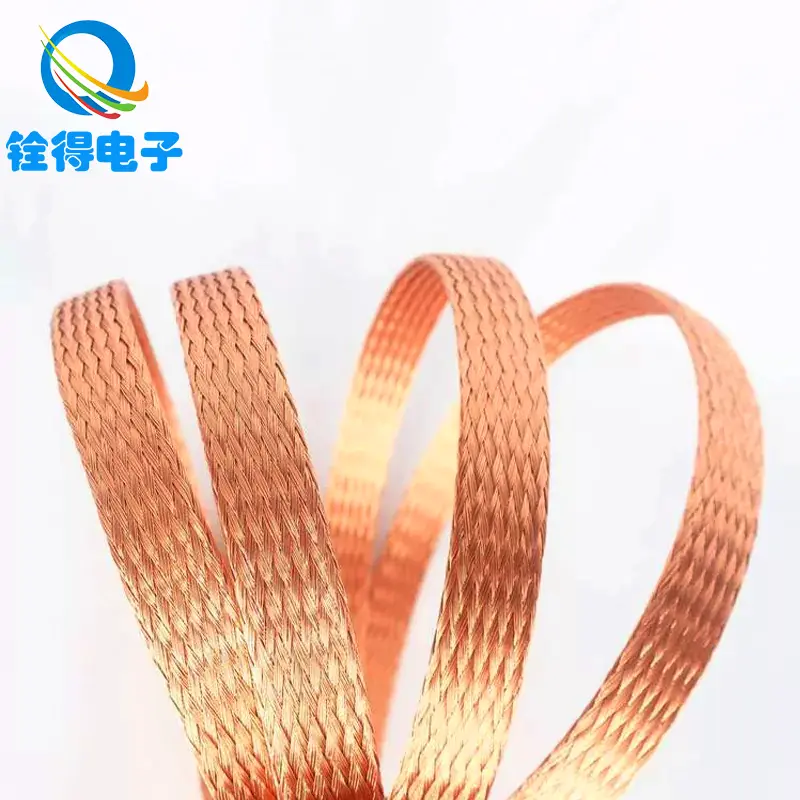

A Copper Braid egy szőtt vezető, amely sok rézszálból készül. Úgy gyártható, mint alapos fonat(általános a földelő hevedereknél) vagy acsőszerű fonat(gyakran használják árnyékoló hüvelyként a kábeleken).

Amiben nagyszerű:

• Rugalmas ragasztásmozgó részek között (ajtók, fedők, motorkeretek, kivehető panelek)
• Alacsony impedanciájú utakmagasabb frekvenciákon, ha a geometria és a végződések optimalizálva vannak
• Mechanikai tartósságösszehasonlítva egyetlen tömör vezetővel ismételt flexben

Ami nem:

• Varázslatos megoldás a rossz földelési elrendezésekre (a hosszú hurkok és a hanyag kötések továbbra is gondot okoznak)
• Helyettesíti a megfelelő vezetékméretet (a túl kicsi még mindig felmelegszik)
• Immun a rossz lezárásokra (a legtöbb „fonat meghibásodása” lezárási hiba)

A gyakorlati beszerzés során gyakran látni fogjacsupasz rézésónozott réz. Az ónozott réz népszerű, ha oxidációálló és a könnyebb forraszthatóság a prioritás. A csupasz réz jó választás lehet ellenőrzött, száraz belső terekbe, ahol a maximális vezetőképesség és a költséghatékonyság számít.

Sok mérnök és vevő dolgozik olyan gyártókkal, mint plDongguan Quande Electronics Co., Ltd. amikor szükségük van rá szabott Copper Braid opciókra földelő hevederek, árnyékoló hüvelyek vagy egyedi rugalmas csatlakozók a különböző telepítési valóságokhoz.

Hogyan válasszunk rézfonatot találgatások nélkül

A Copper Braid kiválasztása akkor a legegyszerűbb, ha abbahagyja a „fonat = fonat” gondolkodást, hanem az alapján dönt, hogy milyen munkát kell túlélnie. Használja ezt az ellenőrző listát:

• 1) Áram és hőmérséklet emelkedés:Ha a fonat áramot vezet (nem csak kötést), akkor méretezze meg, hogy ne melegedjen fel. A melegedés általában először a végződéseknél, majd a fonat mentén jelenik meg. Ha kétségei vannak, válasszon nagyobb keresztmetszetet vagy párhuzamos több fonatot.
• 2) Rugalmas élettartam és mozgásminta:A napi 10-szer meghajló heveder más, mint a folyamatosan rezgő heveder. A gyakori hajlításhoz előnyben részesítse a finomabb szálakat és a megfelelő lazaságot. Kerülje az éles kanyarokat és a „csuklópontokat”.
• 3) Környezet:A páratartalom, a sóköd, a vegyi gőzök és a kültéri expozíció az ónozott réz és a védett kötőfelületek felé tolják. Ha különböző fémekről van szó (például alumíniumhoz kötött rézfonat), tervezze meg a korrózióvédelmet megfelelő hardverrel és felület-előkészítéssel.
• 4) Geometria és hosszúság:A rövidebb általában jobb a teljesítmény szempontjából. Legyen a fonat a lehető legrövidebb, miközben továbbra is engedi a mozgást. A széles, lapos fonatok javíthatják a kötési területet és csökkenthetik az induktív hatásokat a hosszú, vékony vezetékhez képest.
• 5) Felmondás módja:Korán döntse el: krimpelés, hegesztés/forrasztás vagy forrasztás. Ez határozza meg, hogy a fonat felépítésének és bevonatának mi az értelme. (És igen, a felmondások többet számítanak, mint azt a legtöbb ember be akarja ismerni.)

Gyors kiválasztási táblázat

Leállítás és telepítés, amely nem sikerül

Ha a Copper Braid „rejtélyes módon” kudarcot vall, az általában azért van, mert a felmondást utólagos gondolatként kezelték. Így teheti tartóssá a kapcsolatot:

• Felület előkészítés:A tiszta, fényes fém érintkezési felületek „erősebben meghúzzák”. Távolítsa el a festéket/oxidot, ahol ragasztásra van szükség, majd szükség szerint védje meg a hézagot.
• A krimpelés megfelelően megtörtént:Használja a fonat vastagságának és szélességének megfelelő fület és matricát. A rossz krimpelés nagy ellenállást és hőt hoz létre. A jó krimpelés mechanikailag stabillá válik és elektromosan konzisztens.
• Hegesztési/forrasztási lehetőségek:Igényes alkalmazásoknál (nagy áramerősség vagy erős vibráció) a hegesztett vagy keményforrasztott végek jobb teljesítményt nyújtanak a forrasztásnál, mivel minimálisra csökkentik a kúszást és a hőfáradást. Ez az összeszerelési folyamattól és az anyagoktól függ.
• Óvatosan forrasztás:A forrasztás felszívhatja a fonatot, és a rugalmas pántot merev „feszültség-emelővé” alakíthatja, amely a forrasztott zóna szélén kattan. Ha forrasztásra van szükség, tartsa ellenőrizve a felszívódást, és biztosítson feszültségmentesítést.
• Feszültségmentesítés és marás:Finoman görbítse a fonatot. Kerülje az éles redőket. Akadályozza meg, hogy a fonat szélei dörzsölődjenek. Ha a fonat mozog, simán kell mozognia – ne kaparjon, ne törjön meg vagy korbácsoljon.

Egy egyszerű szabály: a fonat legyen a rugalmas elem, ne a végpont. Ha az ízület csuklópánttá válik, fáradásos repedések és ellenállásnövekedés lép fel.

Gyakorlati ellenőrzések és ellenőrzések

Nincs szükség laboratóriumra annak ellenőrzésére, hogy a Copper Braid végzi-e a feladatát. Ezek a gyakorlati ellenőrzések korán felismerik a legtöbb problémát:

• Ellenállás ellenőrzése (alapállapot):Mérje meg az ízületek ellenállását a felszerelés után, majd ellenőrizze újra a vibráció vagy a hőciklus után.
• Hőmérséklet ellenőrzés (terhelés alatt):Ha a fonat áramot vezet, futtassa a rendszert, és keressen forró pontokat a füleken és az érintkezési felületeken.
• Szemrevételezéses ellenőrzés:Keressen sötétedést, zöldes oxidációt, törött szálakat vagy meglazult hardvert.
• Mozgáspróba:Kikapcsolt állapotban és a biztonságos eljárásokat követve finoman hajlítsa meg a szerelvényt, és ellenőrizze, hogy a csatlakozás mechanikailag stabilnak érzi-e magát.

Ha az ellenállás idővel felfelé kúszik, kezelje korai figyelmeztetésként. A fonat ritkán „hirtelen meghibásodik” – addig romlik, amíg a rendszer megbízhatatlanná válik.

Gyakori hibák és egyszerű javítások

• Hiba:Túl keskeny fonat használata, mert „elfér”.
  Javítás:Méret az áramerősséghez és a munkaciklushoz. Ha szűk a hely, vegyen fontolóra több zsinórt párhuzamosan vagy eltérő geometriát.
• Hiba:Túlforrasztás és a fonat merev rúddá alakítása.
  Javítás:Részesítse előnyben a krimpelést vagy a szabályozott lezárási módszereket, és adjon hozzá feszültségmentesítést.
• Hiba:Ragasztás festékre, oxidra vagy szennyezett felületekre.
  Javítás:A felületet megfelelően készítse elő, és szükség esetén védje le az összeszerelés után.
• Hiba:Hosszú, hurkolt fonatok, amelyek antennaként működnek.
  Javítás:Legyen rövid, közvetlen és mechanikusan alátámasztott.
• Hiba:A korrózió figyelmen kívül hagyása a különböző fémkötéseknél.
  Javítás:Használjon a környezetnek megfelelő vasalatokat, bevonatokat és illesztésvédelmet.

Tipikus használati esetek és a megfelelő fonat illesztése

A Copper Braid számos iparágban megjelenik, mert az elektromos és mechanikai igények speciális kombinációját oldja meg. Íme a gyakori használati esetek, és hogy miket kell előnyben részesíteni:

• Vezérlőszekrények és szekrények:Előnyben részesítse az ajtók és a kivehető panelek megbízható ragasztását. Gyakoriak a robusztus fülekkel ellátott lapos rézfonatos hevederek.
• Automatizálás és robotika:Részesítse előnyben a rugalmas élettartamot és a feszültségmentesítést. A mozgási ciklusok jobban büntetik a rossz útvonalakat, mint azt a legtöbben várják.
• Teljesítményelektronika (inverterek, hajtások, UPS):Részesítse előnyben az áramkapacitást és a hőstabilitást. Ellenőrizze a hőmérsékletet valós üzemi terhelés mellett.
• Kábel árnyékoló hüvelyek:Előnyben részesítse a következetes lefedettséget és a megfelelő megszüntetési technikát. Egy remek hüvely rossz végcsatlakozással nem hoz egyenletes eredményt.
• Távközlés és műszerek:Részesítse előnyben az alacsony zajszintű kötést és a stabil kapcsolatokat, amelyek nem sodródnak az idő múlásával.

A Copper Braid beszerzésekor a legsegítőkészebb beszállítók rákérdeznek a környezetre, a mozgásra, az áramerősségre és a lezárási módra – mert ezek a részletek határozzák meg, hogy a fonat viselkedni fog-e. mint egy hosszú távú megoldás vagy egy visszatérő karbantartási tétel.

GYIK

1) Az ónozott rézfonat mindig jobb, mint a csupasz réz?

Nem mindig. Az ónozott rézfonat kiválóan ellenáll a korróziónak, és bizonyos összeszerelési módoknál könnyebben megmunkálható. A csupasz réz ideális lehet tiszta, száraz környezetben, ahol alacsony az oxidációs kockázat, és a maximális vezetőképesség a prioritás.

2) Miért melegszik fel a Copper Braid végei?

A forró végek általában nagy ellenállásra utalnak a lezárásnál: gyenge krimpelés, szennyezett felületek, laza hardver vagy túl kicsi csatlakozás az áramhoz. Először javítsa ki a lezárást, mielőtt a fonat hibáztatná.

3) A Copper Braid helyettesítheti a szabványos földelő vezetéket?

A Copper Braid akkor a legjobb, ha rugalmasságra, széles ragasztási területre vagy olyan robusztus szíjra van szüksége, amely túléli a mozgást. Statikus, védett futásokhoz a szabványos vezeték egyszerűbb lehet. Sok rendszer mindkettőt használja – ahol van értelme.

4) Milyen rövid legyen a földelő fonat?

Olyan rövid, mint a praktikus, miközben lehetővé teszi a mozgást és a biztonságos útvonalat. Az extra hosszúság nem kívánt hurokterületet és mechanikai hajlékonyságot eredményezhet. Egy enyhe görbe jobb, mint egy hosszú hurok.

5) Mi a legnagyobb telepítési hiba a Copper Braidnél?

„Csak egy darab rézként” kezelve, figyelmen kívül hagyva a lezárás minőségét és a felület előkészítését. Az ízület a rendszer. Ha a kötés instabil, a teljesítmény eltolódik, és meghibásodások következnek be.

6) Hogyan akadályozhatom meg a fáradásos repedést a mozgó hevederben?

Gondoskodjon lazáról, kerülje az éles kanyarokat, nehogy a végződés csuklóvá váljon, és ne dörzsölje be az éleket. Ha gyakori a mozgás, válasszon olyan konstrukciót, amely ismételt hajlításra szolgál, és adjon hozzá feszültségmentesítést.

7) Segíthet a Copper Braid az interferencia problémákon?

Igen – ha kötőhevederként vagy árnyékoló hüvelyként használják, megfelelő elvezetéssel és végződéssel. Ha a zaj továbbra is fennáll, tekintse át a teljes földelési elrendezést, és győződjön meg arról, hogy a kötések rövidek, tiszták és következetesek.

Következő lépés

A Copper Braid akkor működik a legjobban, ha úgy kezelik, mint egy tervezett alkatrészt – a környezetnek megfelelően választják ki, méretezték a munkához, és gondosan lebontják. Ha ezt megteszi, akkor stabil földelést, kevesebb zajos meglepetést és sokkal kevesebb „miért hibásodik el ez megint” karbantartást.

Ha a Copper Braid-et választja földelő hevederekhez, árnyékoló hüvelyekhez vagy egyedi rugalmas csatlakozókhoz, és a valós alkalmazási adatokon alapuló ajánlást szeretne, Dongguan Quande Electronics Co., Ltd. támogathatja a specifikáció egyeztetési és gyártási lehetőségeket -lépjen kapcsolatba velünkmegbeszélni igényeit, és olyan megoldást találni, amely megfelel az Ön telepítési körülményeinek.
