Miért a Solder Wick Braid Wire a megfelelő eszköz a tiszta kiforrasztáshoz?

Absztrakt

A kiforrasztást irányítottnak kell érezni, nem olyan, mint egy nagy tétű szerencsejátéknak, ahol a párnák felemelkednek, nyomok leválnak, és forrasztás fröccsen ki mindenhol. Ez az útmutató leírja, hogyanForrasztó Wick Braid Wireműködik, miért nem sikerül a valós átdolgozás során, és hogyan lehet kijavítani a leggyakoribbakat fájdalompontok megismételhető folyamattal. Ezenkívül egy praktikus kiválasztási táblázatot, hibaelhárítási táblázatot és egy ellenőrzőlista-stílust is kap munkafolyamat, amely segít a forrasztás tiszta eltávolításában, miközben védi az alkatrészeket és a PCB-t.

Tartalom

• Vázlat egy pillantással
• A Solder Wick Braid Wire megértése
• Ügyfélfájdalompontok és miért nem megy rosszul a kiforrasztás?
• A megfelelő fonat kiválasztása a munkához
• Tiszta, megismételhető kiforrasztási munkafolyamat
• Kiválasztási táblázat a szélesség, a hő és a használati esetekhez
• Hibaelhárítási táblázat a makacs forrasztáshoz
• Speciális tippek SMD-hez, csatlakozókhoz és többrétegű kártyákhoz
• Ápolás, tárolás és utótisztítás
• GYIK
• Következő lépések

Vázlat egy pillantással

• Mit csinál valójában a kiforrasztó fonat a csatlakozásnál (és mit nem)
• Miért emelkednek fel a párnák és miért hámlik le a nyomok a „normál” utómunkálatok során?
• Hogyan válasszuk ki a szélességet és a fluxus viselkedését az ízületeknek megfelelően
• Lépésről lépésre alkalmazott módszer, amely csökkenti a hőterhelést és javítja a felszívódási sebességet
• Táblázatok a kiválasztáshoz és a hibaelhárításhoz
• GYIK, amelyek a vásárlók és a technikusok által leggyakrabban feltett kérdésekkel foglalkoznak

A Solder Wick Braid Wire megértése

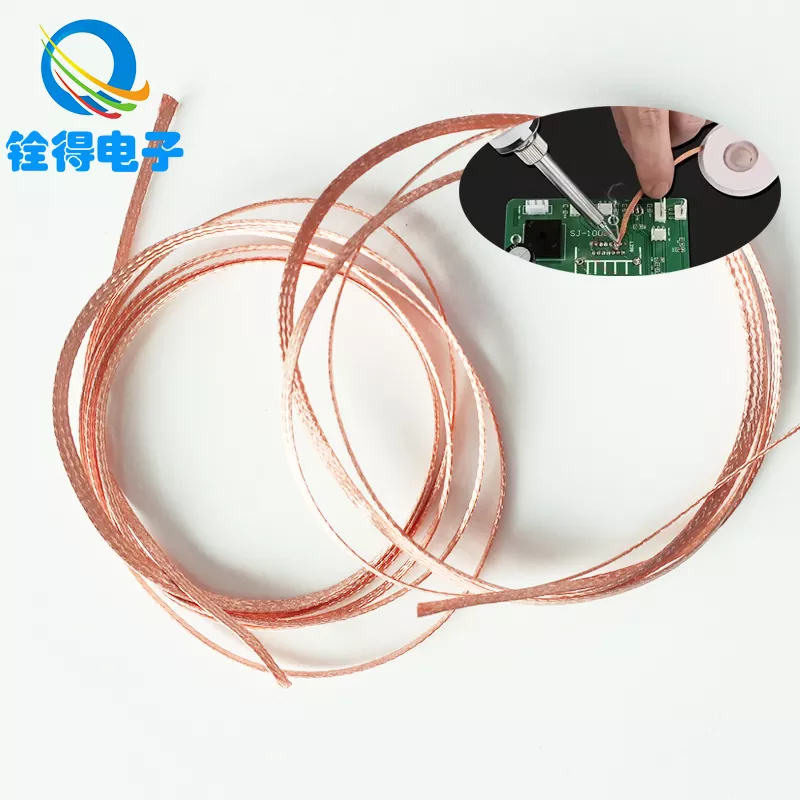

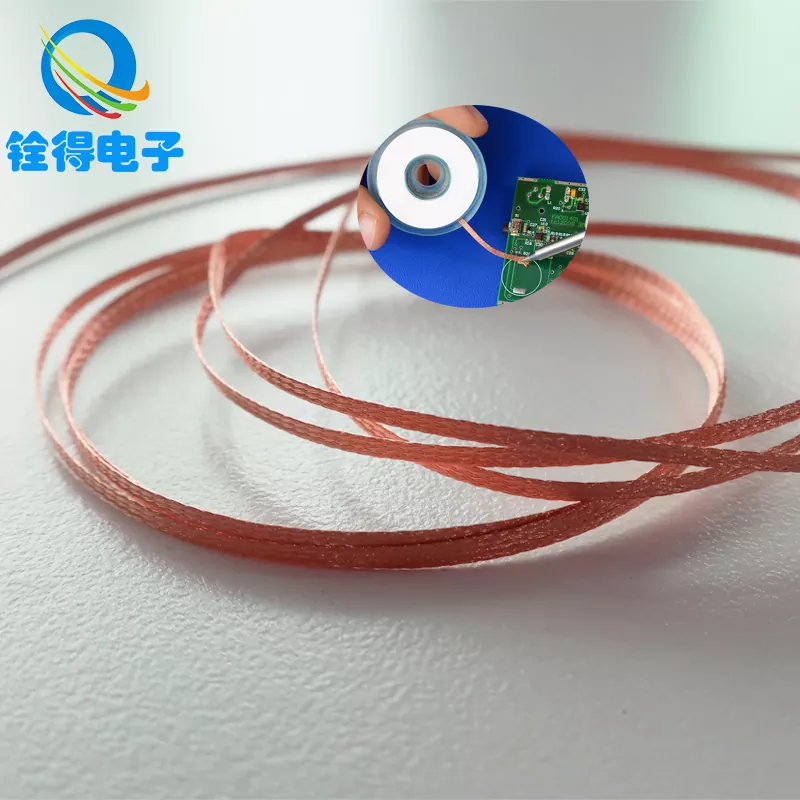

Forrasztó Wick Braid Wire(más néven kiforrasztófonat) egy szőtt rézszalag, amelyet arra terveztek, hogy az olvadt forraszt eltávolítsa a csatlakozásról. A fonat apró csatornák hálózataként működik: amint a forrasztóanyag cseppfolyósodik, a kapilláris hatás behúzza a rézszövetbe. A jó fonat nem csak „érintkezik a forraszanyaghoz” – gyorsan felszívja, majd felemeléskor tisztán kioldódik.

A legtöbb fonat réz alapú, mivel a réz hatékonyan átadja a hőt, és könnyen nedvesedik, ha fluxus van jelen. Flux itt a csendes hős: eltávolítja az oxidokat, segíti a forrasztás áramlását, és drámaian javítja a felszívódási sebességet. Elegendő folyasztószer nélkül még a prémium fonat is „halottnak” tűnhet. ami arra kényszeríti, hogy a kelleténél tovább tartsa a hőt – és ez az, ahol a táblák megsérülnek.

• Mire jó:párnák tisztítása, hidak tisztítása, felesleges forrasztás eltávolítása, előkészítés az utómunkálatokhoz.
• Ami nem:helyettesítheti a megfelelő hézagfűtést, vagy egy varázslatos radír a hideg hézagokhoz, ahol rossz a hőmérséklet.

Ügyfélfájdalompontok és miért nem megy rosszul a kiforrasztás?

Az emberek általában a fonatot hibáztatják, ha a kiforrasztás rosszul megy. Igazságos. De a valódi ok szinte mindig a kettő közötti eltérés a fonat szélessége, a fluxus aktivitása, a vas hőmérséklete és a hő átadása az ízületbe.

1. fájdalompont: A párnák megemelkednek, vagy nyomokban hámlik

Ez általában akkor fordul elő, ha túl hosszú ideig alkalmazzák a hőt, vagy ha a fonat erősen le van nyomva, mintha a forrasztást próbálná "lesúrolni". A túlnyomás növeli a mechanikai igénybevételt, miközben a rézpárna alatti ragasztó meglágyul a hő hatására. A javítás nem intuitív: használjakevesebberősíti és javítja a felszívódási hatékonyságot a fluxussal és a megfelelő fonatszélességgel, így csökken a hőkezelés ideje.

2. fájdalompont: A fonat nem szívja fel a forrasztást

A gyakori okok közé tartozik az oxidált fonat, az elégtelen folyósítás, a túl alacsony hőmérséklet vagy a nem teljesen olvadt illesztés. Ha az ízület nem igazán folyadék, a forrasztóanyag nem folyik be a szövésbe – csak ül, és gúnyolódik.

3. fájdalompont: A forrasztóanyag elkenődik vagy újra megszilárdul a párnán

Ez gyakran megtörténik, amikor a fonatot rosszkor emelik fel, vagy a vasat eltávolítják a fonat szétválasztása előtt. A forrasztás lefagy és „ragasztja” a fonatot a betétre, felhívja a párnaemelést. Az időzítés számít: válassza le a fonatot a csatlakozásról, amíg a forrasztás még megolvad.

4. fájdalompont: A hőre érzékeny alkatrészek megterhelődnek

A csatlakozók, a műanyag házak és a közeli IC-k nem szeretik a hosszan tartó meleget. Ha a módszered hosszú érintkezési időt igényel, akkor kemény módban játszol. A megoldás egy gyorsabb, ellenőrzött folyamat – és néha a fonat más eszközökkel (például forrasztószívással vagy alacsony olvadáspontú ötvözetekkel) kombinálva. specifikus ízületek.

A megfelelő fonat kiválasztása a munkához

A zsinór vásárlásának nem szabad találgatni. Kezdje három gyakorlati tényezővel: a szélesség, a fluxus viselkedése és a szövés konzisztenciája. Amikor ezek összhangban vannak a munkájával,Forrasztó Wick Braid Wiregyors, kiszámítható és gyengéd lesz a táblákon.

• Szélesség:A fonat szélességét igazítsa a párna/csukló méretéhez. A túl keskeny azonnal telítődik; a túl széles hőt vesz fel és lassítja az olvadást.
• Fluxus aktivitás:A hatékony fluxusú fonat gyorsabban nedvesedik. A makacs, régi ízületek esetén egy kis külső fluxus hozzáadása segít.
• Szövés konzisztenciája:A fonat egyenletes sűrűsége javítja a kapillárisok működését. A szabálytalan szövés egyenetlen felszívódást és „kihagyást” okoz.
• Tiszta réz:Az oxidált réz nem szívódik fel jól. A tárolás és a csomagolás fontosabb, mint azt az emberek elismerik.

Ha termelési vagy szervizmunkát keres, a következetesség legalább annyira számít, mint a teljesítmény. Sok csapat stabil beszállítót választ, így technikusokat nem tanulják meg folyamatosan újra a fonat viselkedését. Itt a tapasztalt gyártók, mint plDongguan Quande Electronics Co., Ltd.gyakran értékelik az ismételhetőség, a csomagolás ellenőrzése és a tételek közötti stabilitás szempontjából.

Tiszta, megismételhető kiforrasztási munkafolyamat

Íme egy módszer, amely csökkenti a tábla stresszét és javítja az eredményeket. Kezelje rutinként, ne szabadstílusú előadásként. A legnagyobb javulást a forrasztóanyag zsinórba való bekerülésének gyorsasága fogja észrevenni.

1. Az ízület előkészítése:Adjon hozzá egy kis mennyiségű friss forraszt a régi kötésekhez. Rosszul hangzik, de segíti a hőátadást és csökkenti a a „félig megolvadt” forrasztás esélye, amely nem hajlandó felszívni.
2. Folyasztószer hozzáadása (igen, még akkor is, ha a fonat folyósított):A párnán vagy a fonat hegyén lévő kis mennyiségű külső fluxus megváltoztathatja a teljesítményt, főleg régebbi táblákon.
3. Helyezze a fonat, majd vasalja:Először helyezze a fonatot a forraszanyagra, majd helyezze a vasalót a fonat tetejére. Ez felmelegíti a fonat és összeillesztik és serkentik a kapillárisok áramlását.
4. Használjon enyhe nyomást:Te irányítod az érintkezést, nem csiszolod a PCB-t. Hagyja, hogy a hő végezze a munkát.
5. Figyeld az áramlást:Látnia kell, hogy a forrasztás a fonatba vándorol. Miután a szakasz telített, csúsztassa egy új területre.
6. Emelje helyesen:Emelje össze a fonatot és vasalja össze, majd ha szükséges, olvadás közben válassza szét. A kihűlt fonat ne húzza le a betétről.
7. Tisztítás befejezése:Ha a folyasztószer maradványok fontosak az összeszereléshez, tisztítsa meg a területet megfelelő oldószerrel és egy szöszmentes pálcikával.

Ha jól csinálod,Forrasztó Wick Braid Wirenem érzi „talán”. Ellenőrzött átvitelnek tűnik: a forrasztás oda megy, ahová akarod, és a betét nyugodt marad.

Kiválasztási táblázat a szélesség, a hő és a használati esetekhez

Hibaelhárítási táblázat a makacs forrasztáshoz

Speciális tippek SMD-hez, csatlakozókhoz és többrétegű kártyákhoz

Egyes ízületek erősebben küzdenek vissza, mint mások. A többrétegű táblák gyorsan elnyelik a hőt; a nagy földi síkok óriási hőszivacsként működnek. A trükk nem a nyers erő, hanem javítja a hőátadást, így gyorsabban száll be és száll ki.

• Földi síkokhoz:Használjon nagyobb hegyet és közepes/szélesebb fonatot. Adjon hozzá fluxust. Fontolja meg a tábla előmelegítését, ha az eljárás lehetővé teszi.
• Finom osztású csapokhoz:Használjon keskeny fonatot, könnyű érintkezést és gyakori fonatcserét. A telített fonat visszahúzza a forrasztást a csapokon.
• Csatlakozókhoz:Munka tűről tűre szakaszosan. Elég tiszta forrasztóanyag ahhoz, hogy felszabadítsa az ólmot, majd a túlmelegedés helyett értékelje újra.
• Ismételt átdolgozáshoz:Tisztítsa meg a maradékot a menetek között. A régi fluxus és oxidáció felhalmozódik, és lassú a felszívódás.

Ha csapata gyakran végez utómunkát, a folyamatos fonásteljesítmény időt takarít meg és csökkenti a selejt mennyiségét. Ezért sok vásárló értékeliForrasztó Wick Braid Wirenemcsak a „működik-e”, hanem a „minden alkalommal ugyanúgy működik-e”.

Ápolás, tárolás és utótisztítás

A fonat teljesítménye csökken, ha a réz oxidálódik vagy a fluxus kiszárad. Kezelje a fonatot fogyóeszközként, amely megérdemli a tiszta tárolást.

• Lezárva tárolandó:Használaton kívül tartsa a fonat csomagolásában, hogy csökkentse az oxidációt.
• Használjon friss részeket:Ha telített, vágja le vagy lépjen előre. A kitöltött fonat újbóli használata lelassítja a felszívódást és növeli a hőterhelést.
• Tisztítás az újrafeldolgozás után:Ha a maradék aggodalomra ad okot, tisztítsa meg a betét területét, és ellenőrizze az újraforrasztás előtt.
• Vizsgálja meg az eredményt:A megfelelően megtisztított betétnek egyenletesnek kell lennie, és készen kell állnia az újrabádogozásra vagy az alkatrészek elhelyezésére.

A beszerzési csapatok számára is érdemes ellenőrizni a csomagolás konzisztenciáját és a címkézés tisztaságát, különösen a több szélességű készleteknél. Szállítók szeretikDongguan Quande Electronics Co., Ltd. gyakran kérik, hogy támogassák a kötegek közötti stabil specifikációkat így a technikusok bízhatnak a kiszámítható kezelésben.

GYIK

Használhatok forrasztókanócot ólommentes forraszanyaghoz?

Igen. Az ólommentes forrasztás általában valamivel erősebb hőátadást és jó fluxus aktivitást igényel. Használjon megfelelő hegyet, biztosítson szilárd érintkezést, és fontolja meg egy kis mennyiségű friss forrasztóanyag és folyasztószer hozzáadását, hogy elősegítse a csatlakozás áramlását a felszívódás előtt.

Miért könnyíti meg néha a friss forrasztóanyag hozzáadása?

A friss forrasztás javítja a hőátadást, és „újraaktiválhatja” a régi oxidált kötést. Miután a kötés egyenletesen megolvad, a fonat húzhatja a forraszt gyorsan bele a szövésbe, nem pedig a részben megolvadt anyaggal.

Milyen fonatszélességet kell hagynom alapértelmezettként?

A közepes szélesség jó általános célú megoldás vegyes javítási munkákhoz, de ha a munkája többnyire finom hangosztású SMD, akkor legyen keskeny fonat. napi sofőr. Ha gyakran kezeli a csatlakozókat vagy az átmenő lyukbetéteket, adjon hozzá egy szélesebb opciót a gyorsabb felszívódás érdekében.

Hogyan akadályozhatom meg a betét felemelését?

Csökkentse a tartózkodási időt, használjon enyhe nyomást, adjon hozzá folyasztószert, és válasszon olyan szélességet, amely hatékonyan felszívódik. Minél tovább tartja a hőt, annál nagyobb a kockázat. Soha ne húzza le a kihűlt fonatot a betétről – melegítse fel röviden, és inkább emelje fel tisztán.

Szükséges-e külső folyasztószer, ha a fonat folyós?

Nem mindig, de gyakran segít a régi deszkákon, ólommentes illesztéseken és oxidált betéteken. Apró mennyiség jelentősen felgyorsíthatja a felszívódást és csökkenti a hőterhelést, ami védi a PCB-t.

Miért „húzza” a zsinór néha a forrasztást és okoz hidakat?

Ez általában akkor fordul elő, ha a fonat rész már telített, vagy ha túl nagy szélességet használ a finom osztású csapokhoz. Használjon friss zsinórt, szűkítse le, és haladjon szabályozott irányba, könnyű érintkezéssel.

Következő lépések

Ha tiszta, gyors és megismételhető kiforrasztást szeretne, akkor a megfelelőForrasztó Wick Braid Wirea választás éppúgy számít, mint a technika. Akár több szélességben raktároz fel egy javítópadot, akár stabil utánpótlást szerez be a gyártási utómunkálatokhoz, egyenletes fonatviselkedéssel csökkentheti a selejt mennyiségét, megvédheti a táblákat, és időt takaríthat meg a technikusoknak.

Megbízható opciókat és egyértelmű útmutatást keres a zsinórszélességek alkalmazásaihoz való illesztéséhez?Vegye fel velünk a kapcsolatotmegbeszélni a használati esetét, és segítünk kiválasztani a munkafolyamat legpraktikusabb konfigurációját.
