Hogyan javítja a fonott rézcső a rugalmas táp- és földcsatlakozásokat?

Absztrakt

Ha valaha is találkozott már repedt fülekkel, túlmelegedett jumperekkel, zavaró utakkal vagy zajos jelekkel nagyáramú berendezések közelében, akkor már ismeri az igazi ellenséget: merev csatlakozások olyan helyeken, ahol mozognak, vibrálnak, kitágulnak, vagy könnyű szervizelhetőséget igényelnek.Fonott rézcsőpontosan azoknak tervezték, "minden rendben van, amíg nem" környezetek. A nagy vezetőképességet a rugalmassággal ötvözi, így olyan kapcsolatokat építhet ki, amelyek megbízhatóak maradnak hőciklus, mechanikus mozgás és szűk beépítési hely mellett is.

Ez az útmutató lebontja, hogy mitFonott rézcsőaz, hogy hol ragyog, mit tévednek el gyakran az ügyfelek, amikor kiválasztják, és hogyan adják meg helyesen az első alkalommal. Méretezési tippeket, praktikus összehasonlító táblázatot, bevált telepítési gyakorlatokat és egy rövid GYIK-et is talál, amelyek segítenek áttérni a „rugalmasra van szükségünk” helyett a világos, vásárlásra kész specifikációra.

Tartalomjegyzék

• Vázlat
• Mi az a fonott rézcső
• Ügyfélfájdalmak, amelyeket megold
• Tipikus használati esetek
• Hogyan válasszuk ki a megfelelő specifikációt
• Gyakorlati táblázatok méretezéshez és egyeztetéshez
• Telepítési és kezelési tippek
• Minőségi ellenőrző lista vásárlás előtt
• Együttműködés a Dongguan Quande Electronics Co., Ltd.-vel
• GYIK
• Következő lépések

Vázlat

1. Határozza megFonott rézcsőközérthető nyelven, és magyarázza el, hogyan viselkedik a valós telepítésekben.
2. Térképezze fel a gyakori meghibásodási forgatókönyveket a fonott csővezeték tervezési előnyeivel.
3. Mutassa be a leggyakoribb alkalmazásokat és azt, hogy mi a legfontosabb mindegyikben.
4. Adja meg a kiválasztási keretet: az anyag, a bevonat, a fonat sűrűsége, a méretek és a lezárási megközelítés.
5. Könnyen használható táblázatok megosztása, hogy a vásárlók a teljesítményigényeiket egy világos specifikációhoz igazítsák.
6. Fejezd be a kezelési tippekkel, egy minőségi ellenőrző listával és egy vásárlóbarát GYIK-tal.

Mi az a fonott rézcső

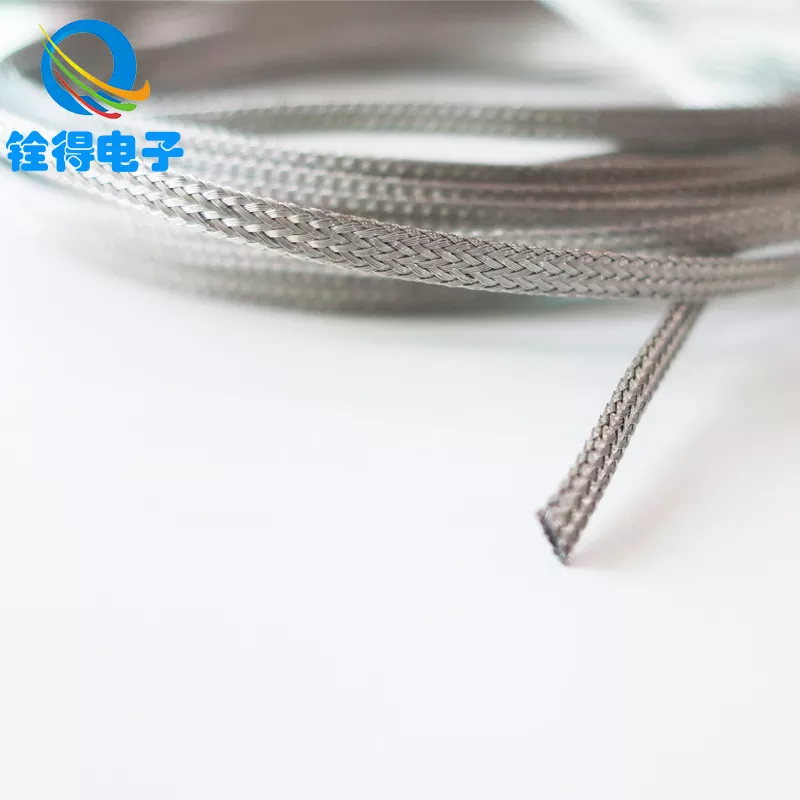

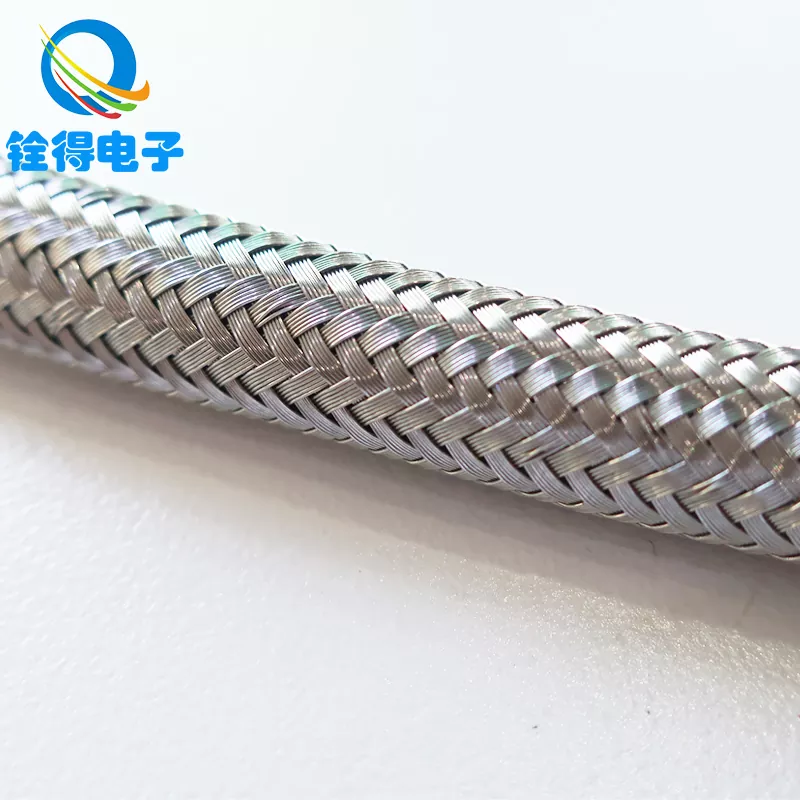

Fonott rézcsőegy csőszerű fonat, amely több szál rézhuzalból készül, amelyet rugalmas hüvely vagy cső alakba szőnek. A kialakítástól függően a következőképpen használható:

• Rugalmas vezető(áramot vezet két olyan pont között, ahol mozgás vagy tágulás történik)
• Földelő út(házak, ajtók, szekrények, gyűjtősínek és forgó vagy vibráló szerelvények ragasztása)
• Elektromágneses pajzs(az interferencia csökkentése a kábelek vagy szerelvények körüli vezetőképes burkolat kialakításával)
• Védőhüvely(védi a tömlőket/kábeleket a kopástól, miközben növeli a vezetőképességet)

Ellentétben a tömör rézrúddal vagy a merev kábellel, a fonott cső többször is meghajolhat, és alkalmazkodik a szűk helyekhez. Hőtágulással is „lélegezhet”: a hőmérséklet emelkedésével a fém részek kitágulnak; amikor lehűlnek, összehúzódnak. A fonott szerkezet elviseli ezt a ciklust, és kisebb a hardver kilazulásának kockázata, repedés a fülnél, vagy feszültség átvitele az érzékeny kapcsokra.

Ügyfélfájdalmak, amelyeket megold

A vásárlók általában keresni kezdenekFonott rézcsőmiután az alábbi problémák valamelyikét tapasztalta:

• Túlmelegedés a csatlakozási pontokonelégtelen érintkezési felület, rossz hajlékonyság vagy mozgás okozta mikrorés okozza.
• Repedt fülek és törött szálakahol a merev vezetők hajlításra kényszerülnek vibráció vagy szervizelés közben.
• Idővel meglazultak a rögzítőka hőciklus és a mechanikai mozgás következtében a feszültséget átviszi az ízületbe.
• Zaj és interferenciainverterek, transzformátorok, kapcsolóberendezések, hegesztők vagy elektromos járművek töltőberendezései közelében.
• Nehezen szerelhető jumperekszűk szekrényekben, ahol a hajlítási sugár harcsá válik.
• Idő előtti korróziónedves, tengerparti vagy kémiailag aktív környezetben, amikor az anyagok nem illeszkednek a feltételekhez.

A jól meghatározott fonott cső ezeket a problémákat oldja meg a vezetőképesség, a rugalmasság és a felületi lefedettség kombinálásával. Az eredmény egy egyszerűbb kapcsolat útvonalra, stabilabb az idő múlásával, és kevésbé érzékeny a kis elmozdulásokra, amelyek megbüntetik a merev részeket.

Tipikus használati esetek

Itt vannak valós helyek, aholFonott rézcsőgyakran használják, és ami a döntéshozókat általában leginkább érdekli:

• Kapcsolóberendezések és gyűjtősínrendszerek:rugalmas összeköttetések a gyűjtősínek vagy a terhelés alatt felmelegedő alkatrészek között.
• Transzformátorok és áramelosztás:földelés és kötés a hibakockázat csökkentése és a stabil potenciál fenntartása érdekében.
• Vasúti és autóipari platformok:rezgésálló kötés és rugalmas áramutak.
• EV/töltő és inverter rendszerek:nagy áramerősség kezelése, miközben csökkenti az elektromos zajt.
• Ipari szekrények és szekrények:ajtórögzítő hevederek és földelő utak, amelyeknek hajlítaniuk kell nyitáskor/záráskor.
• EMI-árnyékolás kábelekhez és szerelvényekhez:vezetőképes cső a kábelek körül az interferenciaérzékenység csökkentése érdekében.

Hogyan válasszuk ki a megfelelő specifikációt

LegjobbFonott rézcsőaz Ön projektje a felhasználás módjától függ: aktuális szint, munkaciklus, környezet, szükséges rugalmasság, és megszüntetési mód. Az alábbiakban bemutatunk egy gyakorlati kiválasztási keretet, amelyet átadhat a mérnököknek, a beszerzéseknek és a szállítójának.

1) A réz típusára és vezetőképességére vonatkozó elvárások

• Csupasz réz:erős vezetőképesség, ellenőrzött környezetben gyakori.
• Ónozott réz:jobb oxidációállóság és könnyebb forraszthatóság, gyakran előnyben részesítik nedves vagy változó körülmények között.
• Speciális bevonat:egyedi korróziós vagy interfész igényekhez használják (válasszon a környezet és az illeszkedő anyagok alapján).

2) A fonat felépítése és sűrűsége

• A huzal átmérője és a szálak számabefolyásolja a rugalmasságot és a tartósságot.
• Zsinór lefedettségbefolyásolja az árnyékolás teljesítményét és az érintkezési stabilitást.
• Tágulási arányszámít, hogy a csőnek mikor kell illeszkednie egy bizonyos átmérőtartományba.

3) A ténylegesen fontos méretek

• Belső átmérő (ID):hogy átfér-e a célrészen vagy a kábelkötegben.
• Külső átmérő (OD):hogy illeszkedik-e a tömszelencékbe, bilincsekbe vagy terelőcsatornákba.
• Hossz és szervizhurok:elég lazát hagyva, hogy a fonat ne váljon „rugóval” az ízületben.

4) Felmondás módja

• Krimpelt fülek/véghüvelyek:gyakori a földelő hevedereknél és jumpereknél.
• Hegesztett/forrasztott végek:akkor használható, ha nagy megbízhatóságra és alacsony érintkezési ellenállásra van szükség.
• Befogó vagy szalagvég:gyakran használják árnyékolási alkalmazásokhoz a 360 fokos érintkezés fenntartására.

5) A környezet és a korrózió valósága

• A páratartalom, a sónak való kitettség, az ipari vegyszerek és a különböző fémek megváltoztathatják a „megfelelően jó” megjelenését.
• Ha a berendezése a szabadban vagy sós levegő közelében él, a bevonat kiválasztása és az ízületvédelem nem alku tárgya.

Gyakorlati táblázatok méretezéshez és egyeztetéshez

1. táblázat: Az alkalmazási igények és a fonott cső jellemzőinek megfeleltetése

2. táblázat: Vevőbarát ellenőrző lista a fonott rézcső meghatározásához

Telepítési és kezelési tippek

Még a legjobbat isFonott rézcsőalulteljesíthet, ha elvágják, kezelik vagy rosszul fejezik be. Ezek a terepbarát tippek csökkentik az utómunkálatokat és a hibákat:

• Kerülje el a kopást vágás közben:használjon olyan módszert, amely visszatartja a szálakat (vágás előtt ragassza be szalaggal, vagy használjon megfelelő szerszámot).
• Szervizhurok hozzáadása mozgás esetén:a végpontnál engedjen enyhe íveket, ne pedig szoros kanyarokat.
• Védje a végeket:a hőre zsugorodó csizmák vagy ujjak csökkenthetik a kopást, és megakadályozhatják a kóbor szálak szétterülését.
• Biztosítsa a tiszta illeszkedő felületeket:távolítsa el az oxidációt vagy a törmeléket, ahol a fülek vagy bilincsek fémmel érintkeznek.
• Eltérő fémek:ha a hardver nem rézbarát, fontolja meg a felületvédelmi stratégiákat a galvanikus problémák csökkentése érdekében.
• A nyomaték számít:a következetes rögzítés csökkenti a mikromozgást és stabilizálja az érintkezési ellenállást.

Árnyékolási célokra előnyben részesítse a 360 fokos érintkezést: a fonat, amelyet csak egy kis ponton érint meg, telepítettnek tűnhet, de nem biztosít egyenletes zajcsökkentést. A nagyáramú jumpereknél a végek integritására kell összpontosítani: a robusztus krimpelés vagy a tervezett végkezelések általában a legnagyobb megbízhatósági különbséget eredményezik.

Minőségi ellenőrző lista vásárlás előtt

Ha beszerzést végezFonott rézcsőa kritikus berendezések esetében kiszámítható vezetőképességet, következetes fonat-geometriát és stabil anyagokat szeretne. Használja ezt az ellenőrző listát a minták vagy a szállítói dokumentáció áttekintése során:

• Anyag konzisztencia:erősítse meg a rézminőséget és a felületet, hogy illeszkedjen a környezetéhez és az illesztési módszerhez.
• A fonat egységessége:ellenőrizze, hogy nincsenek-e rések, inkonzisztens kivágások vagy egyenetlen lefedettség a hossz mentén.
• Méretstabilitás:ellenőrizze az azonosítót/OD-t nyugodt és telepített körülmények között, különösen, ha nyújtásról van szó.
• A lezárás megbízhatósága (ha össze van szerelve):ellenőrizze a krimpelési szimmetriát, a húzószilárdság elvárásait és a végtömítést.
• Csomagolás és kezelés:a rossz csomagolás deformálhatja a fonatokat vagy szennyeződést okozhat, mielőtt az alkatrész elérné a vonalat.

Együttműködés a Dongguan Quande Electronics Co., Ltd.-vel

Amikor fonott vezetékeket vásárol, akkor nem csak rezet vásárol, hanem megismételhetőséget is vásárol: azonos fonatsűrűség, azonos illeszkedés és ugyanaz a végeredmény minden alkalommal, amikor a gyártósor fut.Dongguan Quande Electronics Co., Ltd.biztosítjaFonott rézcsőalkalmazásokhoz tervezett megoldások ahol a rugalmasságnak, vezetőképességnek és tartósságnak együtt kell élnie ugyanabban a részben.

Ha már rendelkezik rajzzal vagy örökölt cikkszámmal, akkor azt általában gyorsan lefordíthatja egyértelmű specifikációra. Ha nem, akkor is meg lehet építeni egy praktikus specifikációt néhány bemenetről: hol van felszerelve, hogyan mozog, mihez csatlakozik, és milyen környezetben él. Ez gyakran elég az anyag, a mérettartomány, és a kezelési lehetőségek befejezése próba-hiba vásárlás nélkül.

GYIK

Következő lépések

Ha a jelenlegi beállítás hőségtől, vibrációtól, szűk útvonaltól vagy megbízhatatlan földeléstől szenved,Fonott rézcsőgyakran a legegyszerűbb frissítés mérhető stabilitásnövelés. A helyes kiválasztás leggyorsabb útja a telepítési korlátok (hely, mozgás, hőmérsékletingadozás) és a befejezési mód meghatározása. Innentől kezdve általában nyilvánvalóvá válik a megfelelő anyag és fonat felépítése.
