Miért határozza meg a földvezeték kiválasztása a biztonságot, a megbízhatóságot és a zajteljesítményt?

Absztrakt

A földelő vezetékKönnyű figyelmen kívül hagyni, amíg valami elromlik: váratlan berendezések alaphelyzetbe állítása, jeleket tönkretevő interferencia, bizsergő burkolatok, sikertelen ellenőrzések vagy (legrosszabb esetben) áramütés és tűzveszély. Ez az útmutató leírja, hogyan működnek ténylegesen a földelővezetékek a valós rendszerekben, mi okoz általában földelési problémákat, és hogyan válasszon olyan földelővezetéket, amely megfelel az elektromos, mechanikai és környezeti korlátoknak. Útközben gyakorlati ellenőrző listákat, a gyakori földelővezetékek összehasonlító táblázatát és a gyakorlatban bevált telepítési tippeket kap. Ha fonott földelési termékeket értékel, vagy földelési stratégiát dolgoz ki egy géphez, panelhez, járműhöz vagy burkolathoz, akkor egyértelmű következő lépésekkel távozik. Gyártók és projektcsapatok számára,Dongguan Quande Electronics Co., Ltd.támogatja a földelővezeték kiválasztását és testreszabását, így az Ön tervezése a prototípustól a gyártásig következetesen teljesít.

Tartalomjegyzék

• Vázlat
• Mit csinál valójában egy földelő vezeték
• Ügyfél fájdalmas pontok Földelési problémák létrehozása
• Hogyan válasszuk ki a megfelelő földelő vezetéket
• Gyakori földelővezeték-típusok és használatuk
• Méretezési szempontok, amelyek megakadályozzák a meglepetésszerű hibákat
• Telepítési gyakorlatok, amelyek földelést tesznek vagy megszakítanak
• Gyakori hibák és azok elkerülése
• A földelés minőségének ellenőrzése a helyszínen
• GYIK
• Következő lépések

Vázlat

1. A földvezeték célja a biztonság és a jelintegritás érdekében
2. A rossz földelés tünetei és miért fordulnak elő
3. Kiválasztási keretrendszer, amely lefedi az elektromos terhelést, a frekvenciaviselkedést és a környezetet
4. Fonott hevederek, sodrott huzalok és gyűjtősínek összehasonlítása
5. Beépítési részletek, amelyek csökkentik az ellenállást és megakadályozzák a kilazulást
6. Ellenőrzési módszerek és gyakorlati átvételi ellenőrzések
7. GYIK és beszerzési útmutató

Mit csinál valójában egy földelő vezeték

A „földvezeték” kifejezést több munkára használják, és ezek összekeverése miatt sok projekt bajba kerül. A legtöbb alkalmazásban a földelővezeték az alábbi funkciók közül egyet vagy többet támogat:

• Biztonsági hibaútvonal: Ha egy feszültség alatt álló vezeték érintkezik egy fémházzal, a földelési út segíti a hibaáramot, így a védelmi eszközök gyorsan kioldhatnak.
• Potenciálkiegyenlítés: A fém alkatrészek közel azonos potenciálon történő csatlakoztatása csökkenti az érintési feszültséget és minimálisra csökkenti az ívképződés kockázatát.
• Zajszabályozás és referenciastabilitás: A jó földelés csökkentheti az elektromágneses interferenciát azáltal, hogy szabályozott visszatérési utat biztosít és csökkenti az impedanciát a megfelelő frekvenciákon.
• Villám- és túlfeszültség-elterelés: Egyes rendszerekben a földelő vezetékek segítik a nagy energiájú tranziensek biztonságos irányítását (gyakran egy szélesebb kötési és túlfeszültség-stratégia részeként).

Vedd észre a szótimpedancia, nem csak ellenállás. Sok földelési probléma jelentkezik magasabb frekvenciákon, ahol az alapmérőn „jól” tűnő vezető még mindig rosszul viselkedik az induktivitás, a hossz és a csatlakozási geometria miatt. Ez az oka annak, hogy a földelő vezeték fizikai alakja ugyanolyan fontos lehet, mint a keresztmetszete.

Ügyfél fájdalmas pontok Földelési problémák létrehozása

Ha valaha is átment egy rendszert próbapadi teszten, de gyári, járművön vagy kültéri telepítés során kudarcot vallott, a földelés gyakran a történet része. Íme a vásárlók leggyakoribb fájdalmai, amelyeket az ipari és elektronikus rendszerekben tapasztalunk:

• Véletlenszerű alaphelyzetbe állítások és megmagyarázhatatlan hibák: A szakaszos földelési kapcsolatok feszültségeltolódásokat okozhatnak, amelyek megzavarják a vezérlő elektronikát.
• EMI, ami nem fog elmúlni: Az árnyékolás és a szűrők nem tudják teljes mértékben kompenzálni a rossz visszatérési utat vagy a házak közötti nagy impedanciájú kötést.
• Sikertelen ellenőrzések vagy megfelelési késések: A nem megfelelő kötés, a helytelen lezárások vagy a rossz dokumentáció átdolgozáshoz és ütemezési csúszáshoz vezethet.
• Túlmelegedés a csatlakozási pontokon: A „kis” érintkezési probléma forró ponttá válik hibaáram vagy ismétlődő túlfeszültség esetén.
• Korrózió és lazulás: A kültéri, tengeri, párás vagy vegyi környezet gyorsabban ronthatja a kapcsolatokat, mint azt a csapatok várják.
• Szerelési fejfájás: A túl merev, túl rövid vagy kifáradásra hajlamos vezetékek inkonzisztenssé tehetik a gyártást.

A jó hír az, hogy ezek többsége megelőzhető. A kulcs az, hogy a földelést mechanikai-elektromos tervezési problémaként kezeljük, nem pedig utólagos gondolatként.

Hogyan válasszuk ki a megfelelő földelő vezetéket

A megbízható kiválasztási folyamat a valódi kényszerekkel kezdődik, nem csupán a katalógus leírásával. Használja ezt a keretet:

1) Határozza meg a földelési feladatot

• Ez elsősorban biztonsági kötés, zajszabályozás, túlfeszültség-kezelés vagy ezek kombinációja?
• Ez a burkolat közötti kötés, az ajtó kötés, a panel kötés vagy a kábel árnyékolás lezárása?

2) Térképezze fel az elektromos igényeket

• Hiba aktuális elvárások: A védőeszköz viselkedése az alacsony impedanciájú úttól függ.
• Frekvencia viselkedés: Zaj és EMI esetén a rövidebb és szélesebb vezetők gyakran jobban teljesítenek, mint a hosszabb, keskenyebbek.
• Üzemi ciklus: Az alkalmi túlfeszültségek eltérnek a folyamatos árammegosztástól.

3) Párosítsa a mechanikus valóságot

• Hajlítható lesz (ajtók, zsanérok, vibráció, robotika)? Ha igen, a rugalmas földelő vezető kritikus.
• Szűk a hely? Van-e ismételt hajlítási sugár követelmény?
• A szerelők folyamatosan megfelelően hozzáférhetnek a nyomatékos rögzítőelemekhez?

4) Vegye figyelembe a környezetet

• A páratartalom, a sópermet, a vegyszerek, a magas hőmérséklet, az UV-sugárzás vagy az olajszennyeződés megváltoztathatja az anyagválasztást.
• Ha valószínű a korrózió, a felületkezelés és a csatlakozási hardver ugyanolyan fontos, mint a vezető anyaga.

5) Korán döntsön a felmondási stratégiáról

• A gyűrűs kapcsok, fülek, hegesztési fülek, csapos csatlakozások vagy bilincsszerű kötések mindegyike más-más vezetőszerkezetet igényel.
• A felmondás következetessége egyenlő a teljesítmény következetességgel.

Ha kevesebb meglepetést szeretne a gyártás során, zárolja ezeket a döntéseket, mielőtt véglegesíti a kábelköteg-rajzokat. Dongguan Quande Electronics Co., Ltd. gyakran támogatja a csapatokat az illeszkedés, a rugalmasság és a befejezési kompatibilitás megerősítésével a tömeggyártás előtt.

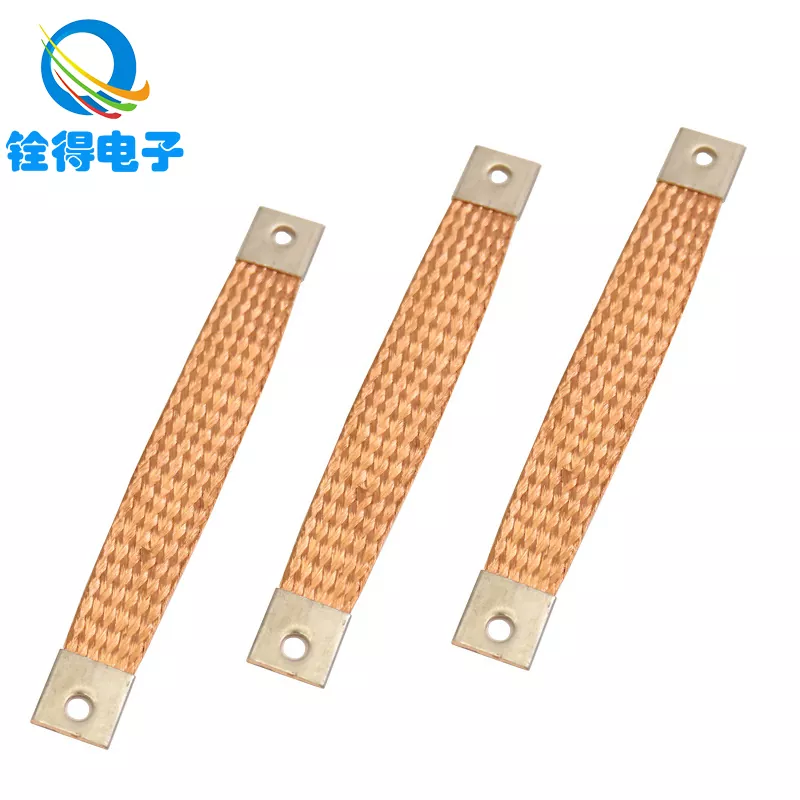

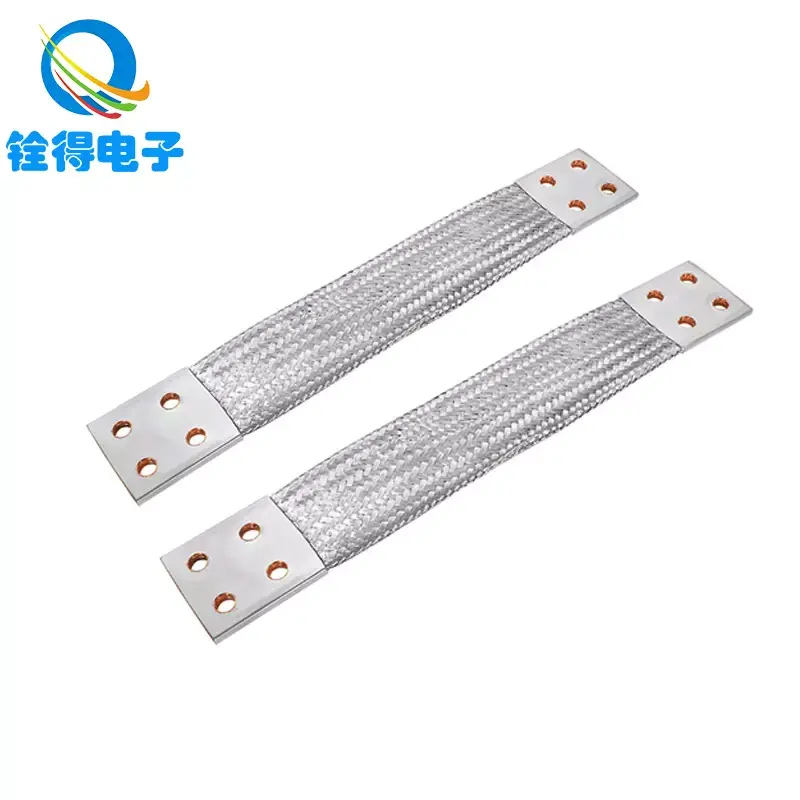

Gyakori földelővezeték-típusok és használatuk

Számos ipari szekrény esetében a „legjobb” választás a kombináció: egy ragasztórúd a panelben, rövid fonott hevederek az ajtókhoz és a mozgó alkatrészekhez, valamint jól végződő sodrott vezetékek a rögzített csatlakozásokhoz.

Méretezési szempontok, amelyek megakadályozzák a meglepetésszerű hibákat

A méretezés nem csak „a nagyobb, annál jobb”. A túlméretezés merevséget, összeszerelési problémákat és fáradtságot okozhat. Az alulméretezés túlmelegedhet, meghiúsíthatja a védőeszközt, vagy instabil referenciákat hozhat létre. Tartsa szem előtt ezeket az elveket:

• A rövidebb ütemek vastagabbakszámos zajjal kapcsolatos probléma esetén. A hossz csökkentése gyakran jobban javítja a teljesítményt, mint a keresztmetszet növelése.
• A szélesebb kereket üthetmagasabb frekvenciákon. A lapos fonott hevederek megfelelő felszerelés esetén csökkenthetik az impedanciát.
• A csatlakozási terület számít. Az apró érintkezőfolton lévő vastag vezeték továbbra is rosszul teljesíthet.
• A hő- és hibaesemények eltérőek. Egy vezető túlélhet egy rövid hibaimpulzust, de meghibásodik ismételt túlfeszültség vagy rossz csatlakozás esetén.

Ha a tervnek meg kell felelnie egy adott elektromos kódnak vagy iparági szabványnak, használja a szabvány méretezési módszerét alapként, majd a mechanikai és környezetvédelmi követelményeket a tetejére rétegezze. Ha kétségei vannak, a lezárást és a rögzítést tekintse első osztályú tervezési elemnek, ne „szerelői részleteknek”.

Telepítési gyakorlatok, amelyek földelést tesznek vagy megszakítanak

A legtöbb földelési hiba az interfészeken történik. A karmester ritkán a probléma; a kapcsolat általában az. Ezek a gyakorlatok drámaian javítják az eredményeket:

Használjon tiszta fém-fém érintkezést, ahol ragasztásra van szükség

• Távolítsa el a festéket, az eloxálást vagy a bevonatokat a ragasztási ponton, kivéve, ha a hardvert úgy tervezték, hogy megbízhatóan átszúrja a bevonatokat.
• Használjon megfelelő alátéteket vagy kötőelemeket az érintkezési nyomás fenntartása érdekében.

Szabályozza a lazítást vibráció alatt

• Használjon hardverével és környezetével kompatibilis zárolási módszereket.
• Alkalmazzon egyenletes nyomatékot, és dokumentálja a gyártáshoz.

Csökkentse a hosszt és kerülje a hurkokat

• A földelővezetékeket a lehető legrövidebbre és közvetlenebbre vezesse.
• Kerülje a nagy hurkokat, amelyek interferenciát vehetnek fel, mint egy antenna.

Tervezz mozgásra, ahelyett, hogy remélnéd, hogy nem mozdul

• Ajtók, zsanérok és vibrációs szerelvények esetében a megfelelő húzásmentesítéssel ellátott fonott földelő heveder gyakran túlmutat egy merev vezetéknél.
• Tartsa be a hajlítási sugarat, és győződjön meg arról, hogy a heveder vagy a huzal nem mechanikus ütköző.

A megszüntetések szabványosítása

• Válasszon egy lezárási stílust, és alkalmazza azt következetesen a buildekben.
• A krimpelés minőségét, a fül illeszkedését és az érintkezési felület előkészítését ellenőrizni kell.

Gyakori hibák és azok elkerülése

• Hosszú „pigtailek” használata pajzsokhozamelyek aláássák a nagyfrekvenciás teljesítményt. A pajzskötéseket tartsa röviden, és adott esetben fontolja meg a bilincseket.
• A vázon keresztüli érintkezésre támaszkodva. Ha nem tudja garantálni a fém érintkezést, ne feltételezze, hogy létezik.
• Fémek keverése tervezés nélkül. A különböző fémek és a nedvesség felgyorsíthatják a korróziót és növelhetik az ellenállást.
• Az ajtók ragasztásának figyelmen kívül hagyása. A nagyszerű panelföldelés nem segít, ha az ajtó zajos lebegő lemezzé válik.
• Merev vezető túlhajlítása. A vibrációs fáradtság valódi; válasszon egy mozgásra tervezett vezetőt.
• Tesztelés csak alap folytonossági hangjelzéssel. A folytonosság nem egyenlő egy robusztus, alacsony impedanciájú kötéssel valós körülmények között.

A földelés minőségének ellenőrzése a helyszínen

Az ellenőrzésnek meg kell felelnie a kockázatnak. Az egyszerű ragasztáshoz az alacsony ellenállású ellenőrzés hasznos lehet. Érzékeny rendszerek esetén további módszerekre lehet szükség. A gyakorlati lehetőségek a következők:

• Szemrevételezéses ellenőrzés: Ellenőrizze a bevonat eltávolítását, a hardver típusát és azt, hogy a vezető nincs megfeszítve.
• Alacsony ellenállás mérés: Mérje meg a kötést egy alacsony ohmos munkára alkalmas műszerrel, nem csak egy alap multiméterrel.
• Mozgáspróba: Óvatosan mozgassa az ajtókat vagy a hevedereket, miközben figyeli az időszakos viselkedést.
• Termikus ellenőrzés terhelés alatt: A forró pontok gyakran nagy ellenállású ízületeket tárnak fel.
• Zajtünet érvényesítése: Ha a földelés célja az interferencia csökkentése, erősítse meg előtte és utána mérésekkel, amelyek megfelelnek a valós működési feltételeknek.

Ha rendszere biztonsági szempontból kritikus, kövesse a vonatkozó elektromos előírásokat és a szervezeti vizsgálati eljárásokat. Ez a cikk általános műszaki útmutatást ad, de a végső elfogadási feltételeknek meg kell felelniük az iparági és megfelelőségi kötelezettségeknek.

GYIK

• A földelő vezeték ugyanaz, mint a nulla vezeték?
  Nem. Sok rendszerben a nulla viszi a visszatérő áramot normál működés közben, míg a földelő vezeték biztonsági kötésre és hibaállapotokra szolgál. Különböző szerepeket töltenek be, és eltérően kezelik őket a tervezés és a telepítés során.
• Mikor használjak fonott testszíjat a szokásos vezeték helyett?
  A fonott hevedereket gyakran előnyben részesítik mozgó alkatrészek, vibrációs környezet vagy rövid, széles, alacsony impedanciájú csatlakozások rögzítésére, amelyek támogatják a zajszabályozást. Megbízhatóbbá tehetik az ajtó- és burkolatragasztást is, ha a hajlítás elkerülhetetlen.
• A vastagabb földvezeték mindig csökkenti az interferenciát?
  Nem mindig. A hossz csökkentése, a csatlakozási terület javítása és az impedanciát csökkentő geometria használata többet jelenthet, mint a keresztmetszet egyszerű növelése – különösen a magasabb frekvenciájú zajok esetében.
• Miért van még mindig zaj a rendszeremben, bár minden folyamatosságot mutat?
  A folytonosság csak azt bizonyítja, hogy van valamilyen vezető út. A zajproblémák gyakran a működési frekvenciákon jelentkező impedanciához, a rossz kötési geometriához, a hosszú pigtailekhez vagy az inkonzisztens árnyékolási végződésekhez kapcsolódnak.
• Mi okozza a földcsatlakozások meghibásodását idővel?
  A gyakori okok közé tartozik a vibráció meglazulása, a korrózió, a rossz felület-előkészítés, a nem megfelelő feszültségmentesítés, valamint az inkonzisztens krimpelés vagy fül minősége. A környezeti expozíció mindezeket felgyorsíthatja.
• Hogyan tehetem egységesebbé a földelést a termelésben?
  Szabványosítsa a hardvert és a csatlakozókat, határozza meg a nyomaték specifikációit, vezérelje a felület előkészítését, és válassza ki az összeszerelési folyamatnak megfelelő vezetőket. A konzisztencia éppúgy a folyamatvezérlésről szól, mint a vezetőválasztásról.
• Testreszabhatom a földelő vezetékeket a házamhoz vagy kábelköteghez?
  Igen. Sok gyártó kínál egyedi hosszúságot, fonat szerkezeteket és lezárási lehetőségeket. Ha szűk hely, mozgási vagy korróziós korlátok vannak, a testreszabás gyakran csökkenti az utómunkálatokat és javítja a megbízhatóságot.

Következő lépések

Ha megmagyarázhatatlan EMI-vel, következetlen berendezés-viselkedéssel, ajtókötési problémákkal vagy korrodáló vagy meglazuló földelési pontokkal küzd, ne kezelje a földelővezetéket tartozékként. Kezelje elektromos, mechanikai és környezetvédelmi követelményeknek megfelelő tervezett alkatrészként.

Ha segítségre van szüksége a földelővezeték-stílus kiválasztásában, a lezárási lehetőségek meghatározásában vagy a rugalmasság és a telepítési korlátok összehangolásában, akkor a Dongguan Quande Electronics Co.,Ltd. támogathatja értékelési és gyártási igényeit. Ossza meg alkalmazása részleteit és rajzait, és ajánlunk egy praktikus földelési megoldást, amelyet ismételten és magabiztosan építhet –lépjen kapcsolatba velünkkezdeni.
